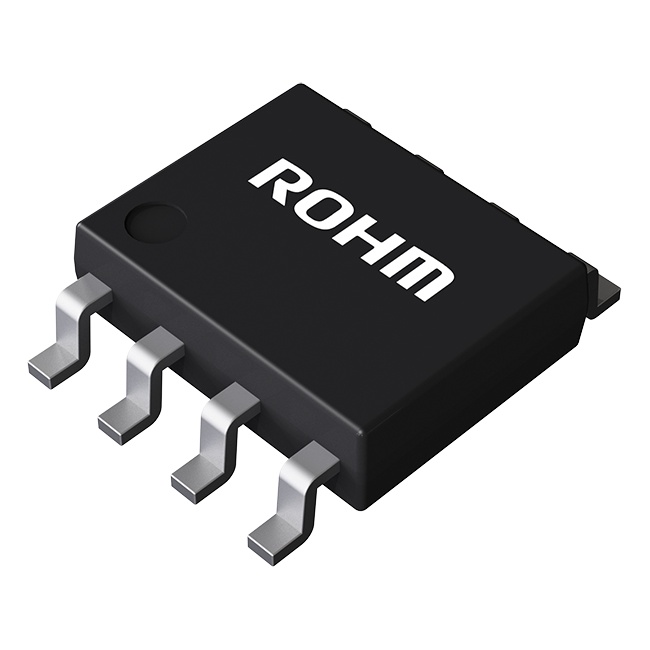

BM1P061FJ-E2
PWM Control type DC/DC converter IC
マルツコード:
M3769-218
品質ランク:
A
取り寄せ先在庫数:
2750個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
MOQ:10
SPQ:10
2,750個まで購入可能
最小10個から購入可能
10個以上から10個単位で購入可能
2,750個まで購入可能
10個以上
¥245.00
(税込¥269.00)
50個以上
¥200.00
(税込¥220.00)
100個以上
¥174.00
(税込¥191.00)
500個以上
¥152.00
(税込¥167.00)
1,000個以上
¥134.00
(税込¥147.00)
2,500個以上
¥115.00
(税込¥126.00)
5,000個以上
¥104.00
(税込¥114.00)
12,500個以上
¥90.00
(税込¥99.00)
25,000個以上
¥84.00
(税込¥92.00)

こちらからもご購入いただけます

10 個以上
¥208.20
(税込 ¥228.20)

納期:2026/6/18
テープ&リール(TR)
2,500 個以上
¥116.08
(税込 ¥127.68)
カット テープ(CT)
1 個以上
¥318.58
(税込 ¥350.43)
Digi-Reel®
1 個以上
¥318.58
(税込 ¥350.43)

PWM Control type DC/DC converter IC【BM1P061FJ-E2】

の概要

AC/DC用PWMコントローラタイプDC/DCコンバータBM1Pxxxはコンセントが存在する製品すべてに最適なシステムを供給します。650V耐圧起動回路内蔵により、低消費電力に貢献します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。スイッチング用MOSFET及び電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。スイッチング周波数は固定方式です。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。ソフトスタート機能、バースト機能、サイクルごとの過電流リミッタ、VCC過電圧保護、過負荷保護など種々の保護機能を内蔵しています。BM1P061FJの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。本製品はPCNを予定しております。電気的特性に変更はありませんが、一部仕様が変更になります。評価サンプルをご希望の場合は、担当営業または「お問い合わせ」フォームにご連絡ください。

●特長

・梱包形態:テーピング
・ PWM カレントモード方式
・ 周波数ホッピング機能
・ 軽負荷時バースト動作 / 周波数低減機能
・ 650V 起動回路
・ VCC 端子 低電圧保護
・ VCC 端子 過電圧保護
・ CS 端子 オープン保護
・ CS 端子 Leading-Edge-Blanking 機能
・ サイクルごとの過電流リミッタ機能
・ 過電流リミッタAC 補正機能
・ ソフトスタート機能
・ 2 次側 過電流保護回路

●仕様

FET外部
コントローラタイプPWM
Vin1(最小)[V]8.9
Vin1(最大)[V]26
始動回路内蔵
SW周波数(最大)[kHz]65
Vcc OVP自動再起動
BR PINはい
チャンネル1
軽負荷モードはい
ENいいえ
ソフトスタートはい
過熱シャットダウン自動再起動
低電圧ロックアウトはい
動作温度(最小)[℃]-40
動作温度(最大)[℃]105
パッケージサイズ[mm]4.9x6.0 (t=1.65)
