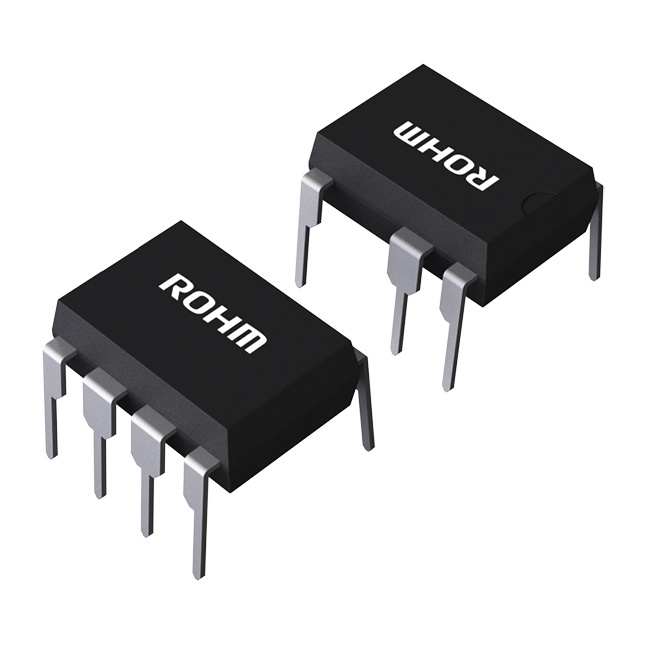

BM2P0361K-Z
スイッチングMOSFET内蔵 PWMタイプ DC/DCコンバータIC
マルツコード：
M3769-271
品質ランク：
A
取り寄せ先在庫数：
200個

2026/06/30 9:00 現在

納期：
4営業日程度
数量
MOQ：50
SPQ：50
200個まで購入可能
最小50個から購入可能
50個以上から50個単位で購入可能
200個まで購入可能
50個以上
￥294.00
(税込￥323.00)
100個以上
￥255.00
(税込￥280.00)
500個以上
￥223.00
(税込￥245.00)
1,000個以上
￥197.00
(税込￥216.00)
2,000個以上
￥165.00
(税込￥181.00)
4,000個以上
￥152.00
(税込￥167.00)
10,000個以上
￥132.00
(税込￥145.00)
20,000個以上
￥123.00
(税込￥135.00)

こちらからもご購入いただけます

1 個以上
¥840.00
(税込 ¥924.00)
　　　
納期：7営業日程度 　　　
確認する
チューブ
1 個以上
¥673.62
(税込 ¥740.98)
確認する

スイッチングMOSFET内蔵 PWMタイプ DC/DCコンバータIC【BM2P0361K-Z】

の概要

AC/DC用PWM方式DC/DCコンバータである本シリーズは、コンセントを必要とする製品すべてに最適なシステムを供給します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。800V起動回路内蔵により、低消費電力に貢献します。スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で65kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。800VスイッチングMOSFETの内蔵により、容易に設計を行うことが可能です。

●特長

・梱包形態：チューブ
・PWMカレントモード方式
・周波数ホッピング機能
・軽負荷時バースト動作
・周波数低減機能
・800V 起動回路内蔵
・800V スイッチングMOSFET内蔵
・VCC UVLO(Under Voltage Lockout)
・VCC OVP(Over Voltage Protection)
・ソフトスタート機能
・FB OLP(Overload Protection)
・サイクルごとの過電流検出機能
・過電流検出AC 電圧補正機能
・SORCE端子 オープン保護機能
・SORCE端子 ショート保護機能
・SOURCE端子 Leading Edge Blanking機能

●仕様

FET統合型
コントローラタイプPWM
Vin1(最小)[V]8.9
Vin1(最大)[V]26
Vmax (ドレイン最大) [V]800
始動回路統合型
SW周波数(最大)[kHz]65
Vcc OVP自動再起動
BR PINいいえ
オン抵抗(MOSFET)[Ω]3.5
チャンネル1
軽負荷モードはい
ENいいえ
ソフトスタートはい
過熱シャットダウンはい
低電圧ロックアウトはい
動作温度(最小)[℃]-40
動作温度 (最大)[℃]105
パッケージサイズ [mm]9.27x6.35 (t=5.33)
