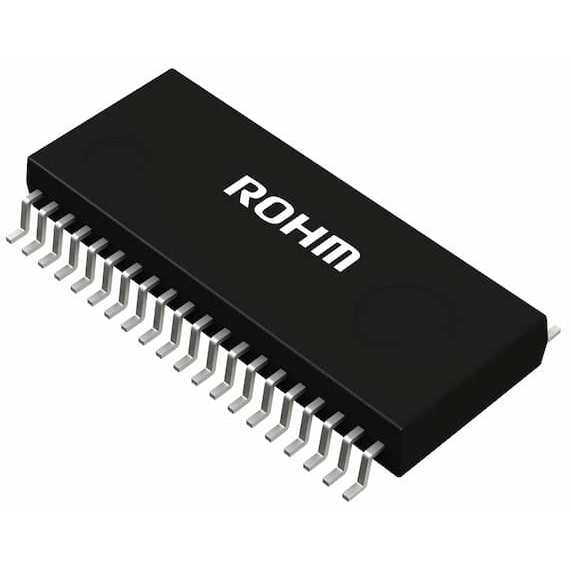

BU9795AFV-E2
低Duty LCDセグメントドライバ
マルツコード:
M3769-948
品質ランク:
A
取り寄せ先在庫数:
200個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
200個まで購入可能
200個まで購入可能
1個以上
¥752.00
(税込¥827.00)
10個以上
¥639.00
(税込¥702.00)
50個以上
¥543.00
(税込¥597.00)
100個以上
¥466.00
(税込¥512.00)
500個以上
¥405.00
(税込¥445.00)
1,000個以上
¥365.00
(税込¥401.00)
2,000個以上
¥330.00
(税込¥363.00)
4,000個以上
¥310.00
(税込¥341.00)
10,000個以上
¥310.00
(税込¥341.00)

低Duty LCDセグメントドライバ【BU9795AFV-E2】

の概要

BU9795AFVは、1/4デューティ汎用LCDドライバで、最大108セグメントのLCDを表示することが可能で、民生機器やバッテリ駆動機器のLCD表示に最適です。表示用RAMを内蔵することでマイコン負荷の軽減ができ、また外付け部品も不要や低消費電力も実現しています。

●特長

・梱包形態:テーピング
・最大108ドットまで表示可能
1/4デューティ駆動: 最大108セグメント
・表示用データRAM内蔵 35x4bit
・1/3バイアス、1/2バイアス切り替え可能
・2.5V~5.5Vの広範囲まで動作可能
・液晶駆動回路内蔵
・フレーム周波数用発振回路内蔵
・ライン/フレーム反転駆動選択可能
・3線シリアルインターフェース採用
・パワーオンリセット機能内蔵
・外付け部品不要
・低消費電力設計

●仕様

グレード消費者
セグメント要素108
デューティ1/4
バイアス1/3, 1/2
MUX 1:4の要素108
インターフェース[ラインシリアル]3線式
インターフェース電圧(最小)[V]2.5
インターフェース電圧(最大)[V]5.5
LCD用電源(最小)[V]2.5
LCD用電源(最大)[V]5.5
LCD駆動波形ライン/フレーム
動作温度(最小)[℃]-40
動作温度(最大)[℃]85
パッケージサイズ[mm]13.6x7.8 (t=2.0)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

表示器にはこちらの製品もございます。

LCD LED表示器 有機ELディスプレイ 有機EL照明

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
