BD6212HFP-TR
Hブリッジドライバ 7V耐圧
マルツコード:
M3773-958
品質ランク:
A
取り寄せ先在庫数:
200個

2026/06/12 9:00 現在

納期:
3営業日程度
数量
200個まで購入可能
200個まで購入可能
1個以上
¥1,269.00
(税込¥1,395.00)
10個以上
¥1,078.00
(税込¥1,185.00)
50個以上
¥916.00
(税込¥1,007.00)
100個以上
¥787.00
(税込¥865.00)
500個以上
¥684.00
(税込¥752.00)
1,000個以上
¥615.00
(税込¥676.00)
2,000個以上
¥557.00
(税込¥612.00)
4,000個以上
¥523.00
(税込¥575.00)
10,000個以上
¥523.00
(税込¥575.00)

こちらからもご購入いただけます

5 個以上
¥679.00
(税込 ¥746.00)

納期:2026/6/22
テープ&リール(TR)
2,000 個以上
¥310.62
(税込 ¥341.68)
カット テープ(CT)
1 個以上
¥756.95
(税込 ¥832.64)
Digi-Reel®
1 個以上
¥756.95
(税込 ¥832.64)

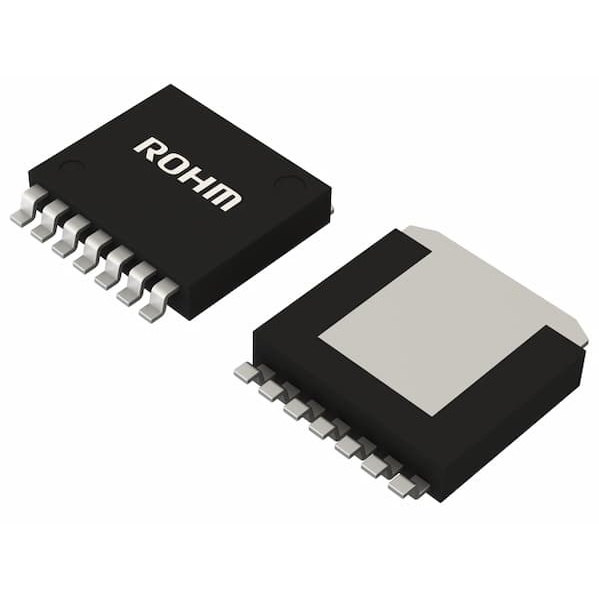

Hブリッジドライバ 7V耐圧【BD6212HFP-TR】

の概要

ロームのHブリッジドライバシリーズは、電源電圧(耐圧7V/18V/36V)、出力電流(Iomax 0.5A/1A/2A)の組み合わせにより豊富なラインアップを取り揃えており、さまざまなアプリケーションにご使用いただけます。従来品にも搭載されていたVREF可変機能も新たなアプローチで盛り込んでおり、使い勝手はそのままで低消費電力化・高効率化を実現できます。また、温度保護回路(TSD)、過電流保護回路(OCP)、過電圧保護回路(OVP)、低電圧誤作動防止回路(UVLO)など充実した保護回路が内蔵されていますので、さまざまな条件下でもドライバICや負荷を保護し、セットの高信頼性を実現できます。

●特長

・梱包形態:テーピング
・低スタンバイ電流
・PWM制御信号入力可能(20k to 100kHz)
・VREF電圧設定端子によるPWMデューティ制御
・貫通電流防止回路内蔵
・出力保護回路(過電流/過電圧/過熱/不足電圧)

●仕様

電源電圧(最大)[V]5.5
電源電圧(最小)[V]3
Vcc(最大)[V]7
Iout(最大)[A]2
出力オン抵抗(標準)[Ω]0.5
モーター1
VREF・PWMはい
電流制限-
高速駆動-
車載クラスいいえ
動作温度(最小)[℃]-25
動作温度(最大)[℃]85
パッケージサイズ[mm]9.395x10.54 (t=2.005)

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
