型番：POLOLU-5688
商品名：MP6602 ステッピングモータードライバ
マルツコード：
M3795-890
品質ランク：
A
取り寄せ先在庫数：
10個

2026/09/04 9:00 現在

出荷予定日：
2026/9/11
購入数量
個
1個以上
￥2,604.00
(税込￥2,864.00)
商品概要・商品スペック
商品概要・商品スペック

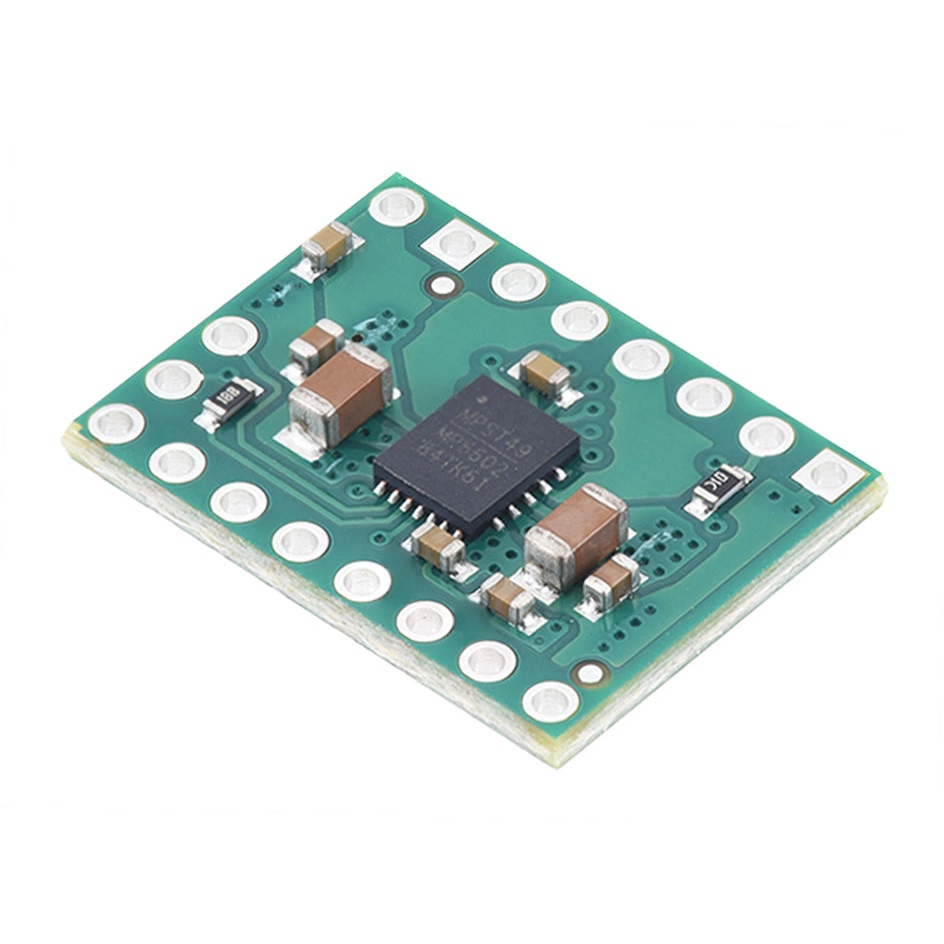

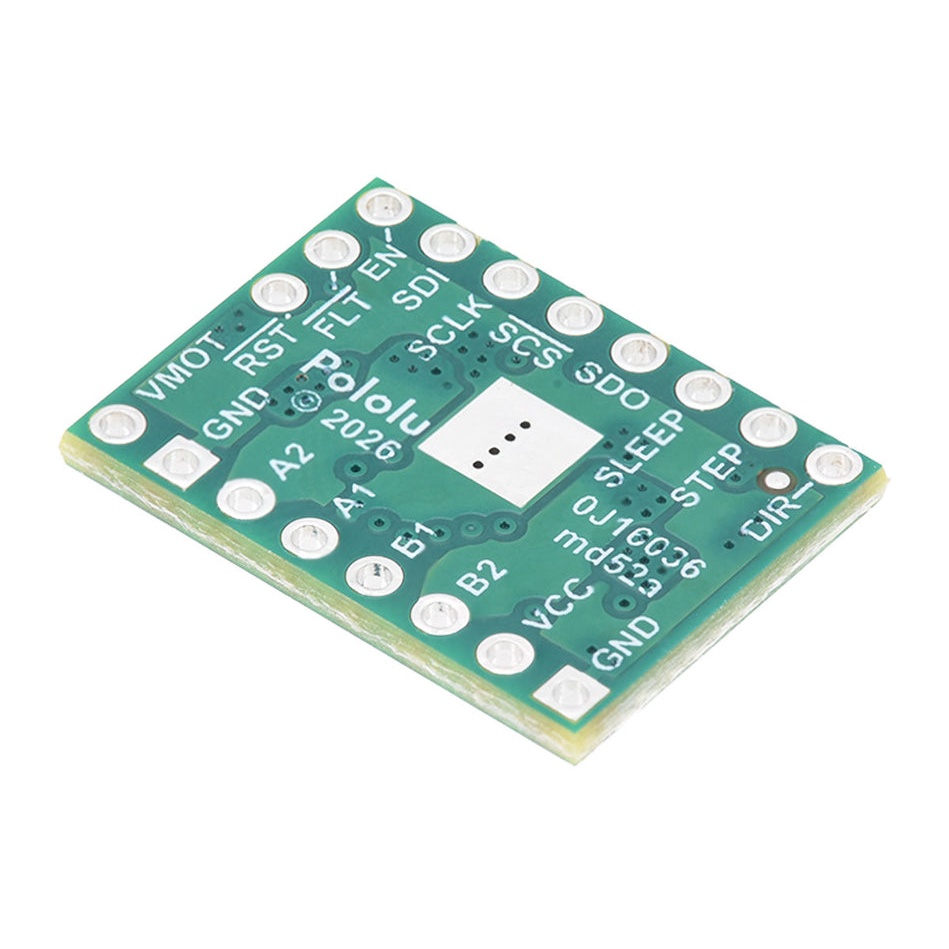

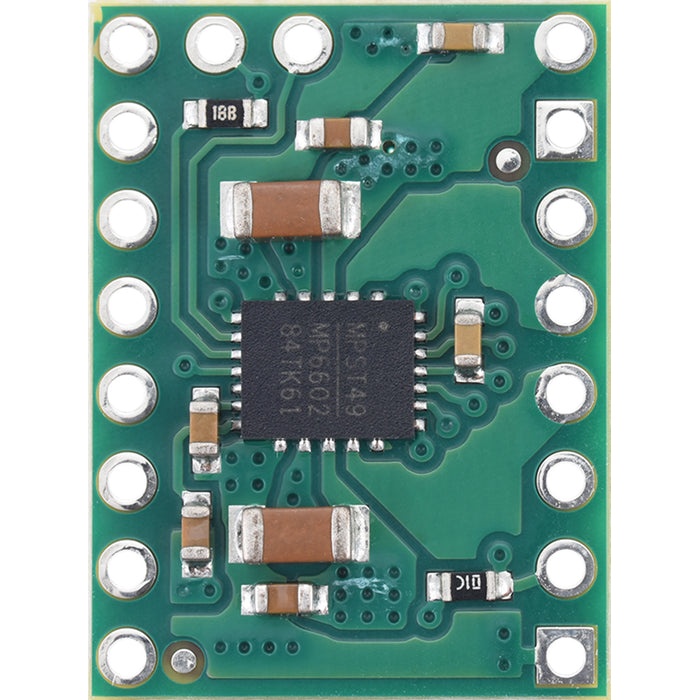

MPS社のMP6602が搭載されたマイクロステッピング対応のバイポーラおよびユニポーラステッピングモータードライバです。シリアルインタフェースとストール検出機能を備えています。動作電圧は4.5～35V、最大電流制限は4Aです。

SPIインターフェースにより、電流制限、ステップモード(フルステップから1/32ステップまでの六つのステップモード)、ディケイモードのオフ時間、ストール検出の設定が可能で(※SPI接続可能なマイクロコントローラが必要)、ステッピングモーターの制御にも使用できます。また、このドライバには、低電圧、過電流、過熱に対する保護機能が内蔵されています。

【注意】

・ドライバの電源が入っている状態でステッピングモータを接続または切断すると、ドライバが破損する可能性があります。
・本製品は、チップが十分に過熱する以前から、触れると火傷するほど高温になることがあります。接続された他の部品も含め取り扱いには十分ご注意ください。

●特長

・4.5～35Vの電源電圧範囲
・最大電流制限設定値4Aまで、クーラーの追加なしで連続動作可能
・3.3Vおよび5Vシステムのどちらも直接接続可能
・バイポーラ/ユニポーラステッピングモーターに対応
・SPIインターフェースによる高度な設定が可能(Arduinoライブラリ利用可能)
・オプションでSTEP/DIR制御ピン(SPIインターフェースのみでもステップ制御可能)
・6種類のステップ分解能：70%電流のフルステップ、1/2ステップ、1/4ステップ、1/8ステップ、1/16ステップ、1/32ステップ
・SPIでオフ時間設定可能なオートディケイモード
・診断機能：
－ローターストール検出
－逆起電力測定
－過電流保護
－オープンロード検出
－過電圧及び低電圧保護
－加熱警告及びシャットダウン

・放熱性を向上させた4層、2オンス銅箔PCB

●仕様

動作電圧4.5～35V
1相あたりの連続電流4A
1相あたりの最大電流4A
ロジック電圧3V/5V
マイクロステップ分解能フル(電流70%)、1/2、1/4、1/8、1/16、1/32
電流制限制御SPI
逆電圧保護機能なし

【資料】

・MP6602データシート
・MP6602設定ガイド
・図面
・Arduinoライブラリ
