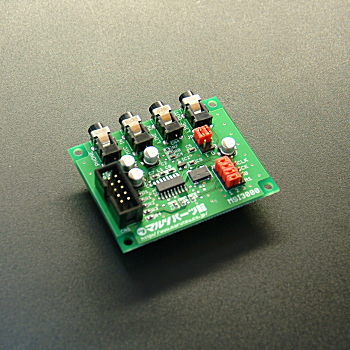

音声入出力ボード【MSI3000】

音声入出力ボード【MSI3000】

メーカー名:
型番:
MSI3000
品質ランク:
M1
数量

1個以上
¥3,315.00(税抜)
自社在庫数
6

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

音声入出力ボード【MSI3000】の概要

接続が容易な音声入出力ボード
マイコンやDSPにシリアルインターフェースで接続することにより、簡単に音声入出力の実験ができるボードです。各種音声処理ステムのフロントエンド回路として、ご利用いただけます。
音声入出力端子は、一般的な3.5mmステレオピンジャックです。部品はすべて実装済みですので、ケーブルで接続するだけで使用できます。

【特長】
・MDSPIC2012(dsPICマイコンボード)やMDSPIC3013(MDSPIC2012の機能拡張版)、トランジスタ技術2007年8月号の付録基板をはじめ、Microchip社のdsPICシリーズや一般的なDSPとダイレクトに接続できます。
・アナログ回路で作ると面倒なアッテネータ/アンプやフィルタは、すべてワンチップに収まっているので、回路がとてもコンパクトです。
・各種パラメータの設定は、すべてマイコン側から行えます。
・水晶発振器を搭載しており、正確なタイミングでサンプリングできるので、高精度なデジタルフィルタの実験に最適です。

【仕様】
搭載デバイス 音声帯域用CODEC Si3000-FS(Silicon Laboratories) プログラマブル水晶発振器 SC8002JF PH B 12.0000MHz(エプソントヨコム) リセットIC MCP130-450I/TT(Microchip Technology)
音声入出力端子 3.5mmステレオピンジャック×4個
ライン入力 モノラル1系統、Lチャネル/RチャネルのどちらをSi3000の入力に接続するかジャンパで選択可能
ライン出力 モノラル1系統、Si3000の出力をLチャネル/Rチャネルのどちらに接続するかジャンパで選択可能
マイク入力 モノラル1系統、エレクトレットコンデンサマイクを直結可能
ヘッドホン出力 ステレオ出力(左右同一出力)m出力インピーダンス33Ω
ホスト・インターフェース フレームSPI、マスタ/スレーブモードをジャンパで切替え可能
A-D/D-A分解能 16ビット
サンプリング・レート 4k〜12ksps
動作電圧 5V単一
サイズ 60[W]×47[D]mm(突起部含まず)
