MH8ALFAT05-KIT
【在庫処分セール】μALFAT-CHIP搭載H8マイコン評価ボード
マルツコード：
M4032-7
品質ランク：
M1
在庫のある営業所( 4営業所 )
自社在庫数： ※在庫限り品
25個
（ 2025/05/01 13:35 現在）

出荷予定日：
2025/5/1
16:00
までのご注文で
2025/5/1
出荷
WEBキャンペーンアイコン
数量
1個以上
￥19,999.00(税抜)
￥13,999.00
(税込￥15,398.00)

【在庫処分セール】μALFAT-CHIP搭載H8マイコン評価ボード【MH8ALFAT05-KIT】

の概要

在庫一掃セール品の為、売り切れの際はご容赦ください。
※表示価格は自社在庫分限りとなります。


■製品仕様

搭載H8マイコン仕様： ルネサスエレクトロニクス製　H8/3687FP
ファイルシステム使用マイコン：　 NXP製　LPC2103


■特長
本キットは、16bitマイコンH8/Tinyマイコンと、簡単にファイルシステムを実現できるμALFATチップを搭載しています。従来では困難であった組み込みでのファイルシステムの利用が、ｌ格段に容易となり、今まで記憶容量が少なくて実現できなかったアプリケーションの可能性を高めることが出来ます。基板は、半完成品で、面実装部品は加工済み。※リード部品、コネクタ類ははんだ付けが必要です。


■基板仕様（基板上で実現されている機能と入出力仕様）
◎16文字×2行LCD出力：SC1602BS*B接続可能
◎E8エミュレータインタフェース：ルネサス製の低価格E8エミュレータと接続可能
◎リセットスイッチ：デバック中に便利なリセットスイッチを実装
◎パイロットランプ：電源LEDを実装
◎4bitプッシュスイッチ（タクトスイッチ）：4つのプッシュスイッチを基板上に実装
◎汎用LED出力：LEDを基板上に実装
◎SDカードソケット：ヒロセ電機のプッシュリリースタイプ/1基
◎ユニバーサル領域：ユーザー独自の回路を実現するスペースとして利用可能
◎電源：＋5V※要安定化（センタープラス）


■商品構成
◎MH8ALFAT半完成品基板/1枚
◎リード部品/1式
◎CD-ROM/1枚（組立説明書・取扱説明書・回路図・部品表）
※電源アダプタ、接続ケーブル、一部の外部インタフェース・コネクタは別売りです。

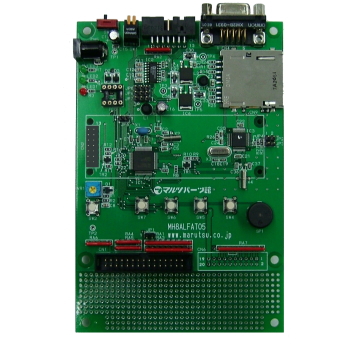

※掲載の画像には別売りの部品が含まれています。
