デジタルマルチメーター【PM-11】

デジタルマルチメーター【PM-11】

メーカー名:
型番:
PM11
品質ランク:
M1
数量

自社在庫数
5
2024/03/19 11:53 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥5,669.00
(税込¥6,235.00)
20個以上
¥5,368.00
(税込¥5,904.00)

デジタルマルチメーター【PM-11】の概要

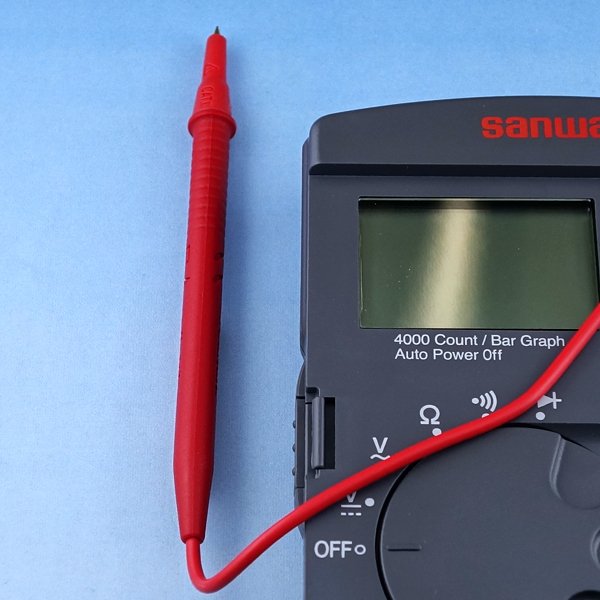

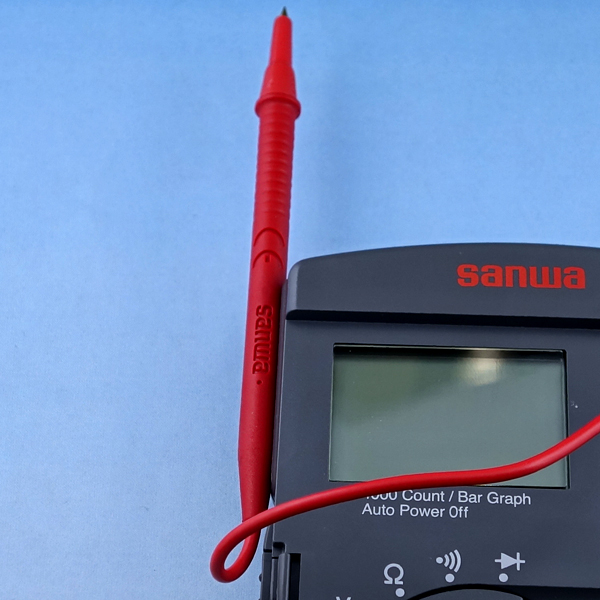

本体を持ったまま測定できるテストリード棒固定機能

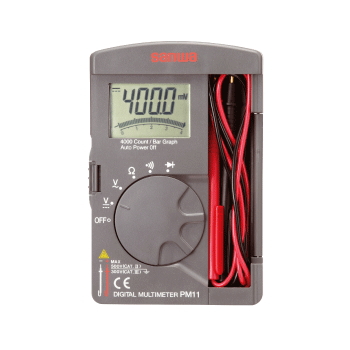

本器は掌に収まるコンパクトサイズで、4000カウントのデジタル表示と、 円孤バーグラフによるアナログ表示を兼ね備えたデジタルマルチメータです。バーグラフ表示では通電確認のように大まかな状況を直感的に捉えるのに適し、導通ファンクションは約35Ω以下でブザー鳴動が可能です。 さらに、片手で測定ができるテスト棒固定機能や開閉式のふたを裏側にたたみ込める機構など、小型ならではの使いやすさも考慮しました。

・携帯に便利なポケットサイズ
・テスト棒固定機能
・難燃性ケースを使用
・安全性を考慮した本体直付けのテストリード
・IEC61010-1過電圧カテゴリ� (300V迄)に準拠
・フルオートレンジ
・4000カウントデジタル&円弧バーグラフアナログ表示
・オートパワーオフ(約30分)

PM11 測定レンジ 最高確度 分解能 入力抵抗
・直流電圧: 400m/4/40/400/500V ±(0.8%+4) 0.1mV DCV:10M〜100MΩ

ACV:10M〜11MΩ
・交流電圧: 4.0/40/400/500V ±(2.3%+8) 0.001V
・抵抗: 400/4.0k/40k/400k/4.0M/40MΩ ±(2.0%+4) 0.1Ω
・導通: 約20Ωでブザー音 開放電圧:約1.3V
・ダイオードテスト: 開放電圧:約3V
・周波数特性: 45〜1kHz
・寸法/重量: H117XW76XD18mm/約117g
・内蔵電池: LR-44(ボタン電池)×2
・付属品: 取扱説明書



詳しくはデータシートの取扱説明書をご覧ください。

▽電子工作に必要な工具の種類と使い方【測定編】
http://select.marutsu.co.jp/list/detail.php?id=189

電子工作に欠かせないのが測定です。

部品が正しいか確認したり、ハンダ付けの不良がないかチェックしたり、電圧が正常か確認したりなど、いろいろな場面で測定する必要が出てきます。
リンク先のページでは、測定に必要な機材とその使い方について説明いたします。前半は、テスターの使用方法、後半は、特にオーディオ機器をパソコンを使ってチェックする方法について説明します。
