PA20
精密圧着ペンチ(2.5mm〜5mmピッチ相当対応)
マルツコード：
M0004-1219
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
5本
（ 2025/03/18 00:11 現在）

出荷予定日：
2025/3/18
16:00
までのご注文で
2025/3/18
出荷
数量
1本以上
￥5,479.00
(税込￥6,026.00)
20本以上
￥5,206.00
(税込￥5,726.00)

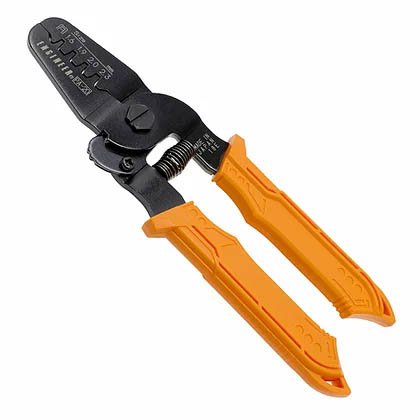

精密圧着ペンチ(2.5mm〜5mmピッチ相当対応)【PA-20】

の概要

コネクタの小型のオープンバレルコンタクトを圧着する工具です。姉妹品として小型ダイの【PA-09】もございます。

●特長

・小・中型コンタクトピンの高精度な圧着が可能です。

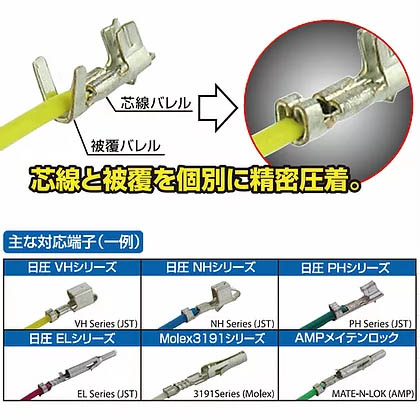

・4つのダイスサイズを使い分ける事により、2.5mm～5mmピッチ相当までの端子の圧着に対応します。
・EIコネクタのコンタクトピン【170204-1】の圧着にも適しています。
・ダイスは肉薄仕様でピンの圧着に最適です。
・グリップは環境に優しいエラストマーを採用。耐油性に優れてます。
・本体表面は、高級感のある黒染めテフロン加工。

●仕様

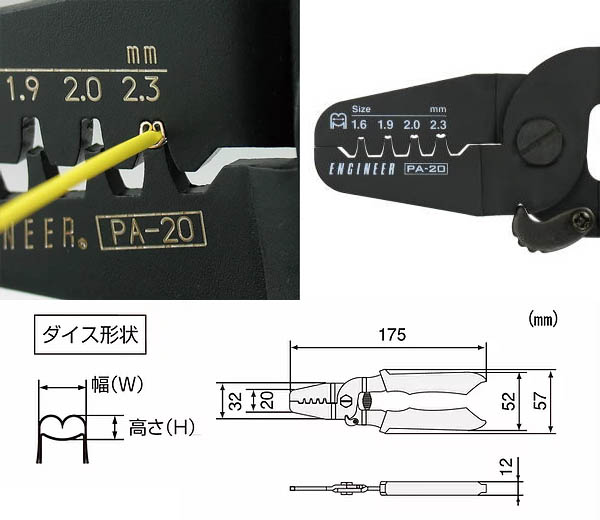

圧着端子サイズ(裸端子)2.5〜5.5mmピッチ
ダイズ幅1.6/1.9/2.0/2.3mm
ダイズ高0.7/0.8/0.9/1.0mm
ダイズ厚2.5mm
対応電線(参考)AWG#16〜#28

▽電子工作に必要な工具の種類と使い方【ワイヤー処理編】
http://select.marutsu.co.jp/list/detail.php?id=191

電子工作で必要な作業にワイヤーの処理があります。
ワイヤーの処理に必要な工具と使い方について説明します。
