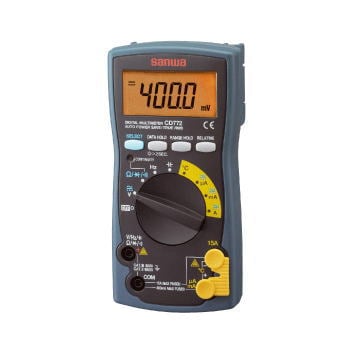

デジタルマルチメーター【CD-772】

デジタルマルチメーター【CD-772】

メーカー名:
型番:
CD772
品質ランク:
M1
数量

自社在庫数
4
2024/03/19 17:22 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1台以上
¥12,999.00
(税込¥14,298.00)
10台以上
¥12,350.00
(税込¥13,585.00)
30台以上
¥11,960.00
(税込¥13,156.00)

デジタルマルチメーター【CD-772】の概要

真の実効値測定のテスター(デジタルマルチメーター、4000カウント)です。国内老舗メーカー三和電気計器の製品です。真の実効値測定(RMS−AC測定)は従来はより高価なデジタルマルチメーターや専用の交流電圧計などにしか採用されなかった本格的な機能です。交直流電圧・電流、抵抗の基本レンジに加え最近一般化しつつある容量、周波数、熱電対による温度測定のレンジ等も備えています。同社製RD701と似ていますがCD772は新スタンダードシリーズに属します。筐体のデザインやバックライト付きのLCDなど細部が改良されているように見えますが1000MΩの高入力抵抗レンジの廃止など一部の仕様は整理されています。仕様項目に新たに確度保証温湿度範囲を定めるなど簡易的な扱いのテスターからより本格的な測定器に近づいています。



電圧、電流、抵抗等の基本測定のほか、導通チェック、ダイオードチェック、周波数、コンデンサ容量の測定が可能です。安全面でも様々な配慮がなされています。


・入力抵抗:10M〜100MΩ(DCV)/10M〜11MΩ(ACV)
・直流電圧:400mV/4V/40V/400V/1000V
・交流電圧:4V/40V/400V/1000V
・直流電流:400μA/4000μA/40mA/400mA/4A/15A
・交流電流:400μA/4000μA/40mA/400mA/4A/15A
・抵抗:400Ω/4kΩ/40kΩ/400kΩ/4MΩ/40MΩ
・コンデンサ容量:50nF/500nF/5μF/50μF/100μF
・周波数:5Hz/50Hz/500Hz/5kHz/50kHz/100kHz
・温度:-20℃〜+300℃
・他機能:導通チェック
ダイオードテスト
・周波数特性:45〜500Hz(4Vレンジ)/45〜1kHz(40Vレンジ以上)
・ヒューズ/内蔵電池:φ6.35×32mm 0.5A/1000V 30kA
φ10×38mm 16A/1000V 30kA/
R6(単三型)×2
・寸法/重量:H166×W82×D44mm/約360g
・付属品:取説、テストリード(TL-25)、
熱電対センサ(K-250CD)

●交流測定は真の実効値測定方式(AC結合対応)

●15A電流レンジ搭載

●-20℃〜300℃の温度測定可能(0.1℃分解能)

●データホールド・レンジホールド・リラティブ機能

●導通チェックブザーと同時にLEDランプが点灯

●電流レンジは15A連続測定可能(10秒以内であれば20Aまで測定可能)
 ※測定間隔を10分以上あけること


▽電子工作に必要な工具の種類と使い方【測定編】
http://select.marutsu.co.jp/list/detail.php?id=189

電子工作に欠かせないのが測定です。

部品が正しいか確認したり、ハンダ付けの不良がないかチェックしたり、電圧が正常か確認したりなど、いろいろな場面で測定する必要が出てきます。
リンク先のページでは、測定に必要な機材とその使い方について説明いたします。前半は、テスターの使用方法、後半は、特にオーディオ機器をパソコンを使ってチェックする方法について説明します。
