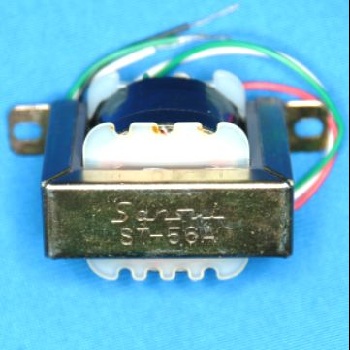

ドライバートランス【ST56A】

数量
1個以上
¥1,424.00(税抜)
納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

商品説明

2019/10/18 17:30現在提携先在庫数:3個

ドライバートランス(ライントランス)は、トランジスタ回路などで前段と次段のインピーダンスが大きく異なると伝達ロスが発生しますが、それを少なくするためにインピーダンス変換用として使われるトランスです。正負の2入力が必要な場合にはセンタータップ付きのトランスが用いられます。
サンスイのSTシリーズは、昭和32年より生産が開始され、今日まで長年にわたって愛用されている製品です。インプットトランス、ドライバートランス、アウトプットトランスの3種類がありますが、パーマロイ鉄心とポリウレタン電線で構成された基本的な構造は当初から変わっていません。主として信号伝送用として使用され、高性能、高信頼性、高品質で各分野で高く評価されています。
リード線引出タイプと、プリント基板用のピンタイプがあります。

【仕様】
インピーダンス・一次※500Ω
インピーダンス・二次※150Ω
直流抵抗・一次39Ω
直流抵抗・二次12.5Ω
巻数比1.72:1
形状CB-41
端子形状リード線引出
質量149g
※印はセンタータップ付
4254 0000000000073733 !001! ST56A
