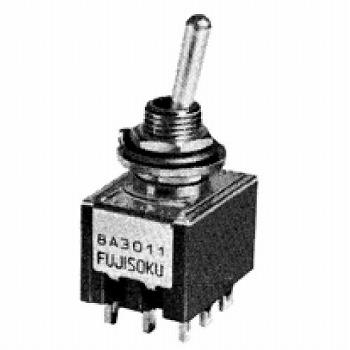

スタンダードトグルスイッチ【8A3021-Z】

スタンダードトグルスイッチ【8A3021-Z】

メーカー名:
型番:
8A3021-Z
環境区分:
RoHS対応
品質ランク:
M1
数量
スイッチ特性

1個以上
¥730.00(税抜)
50個以上
¥694.00(税抜)
100個以上
¥643.00(税抜)
納期:
お問合せ下さい

スタンダードトグルスイッチ【8A3021-Z】の概要

幅13mm小型パネル取り付け形の定番


【仕様】
・操作部形状:スタンダード
・極数:3極
・スイッチ特性:ON-OFF-ON
・端子部形状:はんだ端子
・定格:125V-6A
・実装:
・接触抵抗:10mΩ(max)
・耐電圧:AC1000V(1分間)
・絶縁抵抗:1000MΩ(min)
・機械的開閉耐久性:
・電気的開閉耐久性:50000回
・レバー倒れ角度:24°±6°
・使用温度範囲:-20℃〜+85℃
・備考:カラーキャップは別売りです。下記の表をご確認ください。

トグルスイッチの動作や用語を詳しくご紹介!
詳しくはこちらのバナーをクリック→

46816 0000000200150693 !021! 8A3021-Z 回路図
