超小型スライドスイッチ【AS2N-2M-10-Z】

超小型スライドスイッチ【AS2N-2M-10-Z】

メーカー名:
型番:
AS2N-2M-10-Z
環境区分:
RoHS対応
品質ランク:
M1
数量
スイッチ特性

納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥393.00
(税込¥432.00)
50個以上
¥374.00
(税込¥411.00)

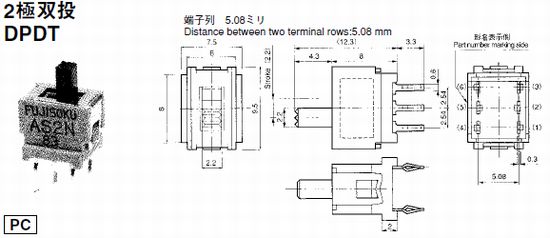

超小型スライドスイッチ【AS2N-2M-10-Z】の概要

【仕様】
タイプスライド
極数2極
機能動作ON-ON
操作部形状角形
端子部形状PC端子
端子間ピッチ2.54mm
定格AC/DC48V-50mA
ストローク2.2mm
回路切換タイミングノンショーティング
LED
実装
入数1個


■スライドスイッチの操作方向と内部構造

★操作方向の違い
スライドスイッチは、その名前のとおり「ツマミをスライドさせて操作するスイッチ」です。
図1 a) はツマミが縦に配置され、部品の上方向から操作するものです。
図1 b) はツマミが横に配置されたもので、横から操作します。
図1 c) はツマミの配置は横ですが、スライド操作が上下方向です。
それぞれ機能、目的により選択します。

★内部構造
図2は一般的な1回路2接点のスライドスイッチの構造原理図です。
内部の可動接片(金属)をツマミを介してスライドさせる構造になっていて、図2 a ) のように左へスライドさせると、可動接片を介して端子1と2が接続されます。
また、図2 b ) のように右へスライドさせると、今度は端子2,3が接続されます。
※回路数、接点数、配線の接続はスイッチによって異なりますので回路図を確認の上、機能、目的により選択します。
47038 0000000200116808 !021! AS2N-2M-10-Z 回路図

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
