950mW+950mWステレオアンプ(基板モジュールキット)【PS3238】

950mW+950mWステレオアンプ(基板モジュールキット)【PS3238】

数量
1個以上
¥1,143.00(税抜)
自社在庫数
32

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

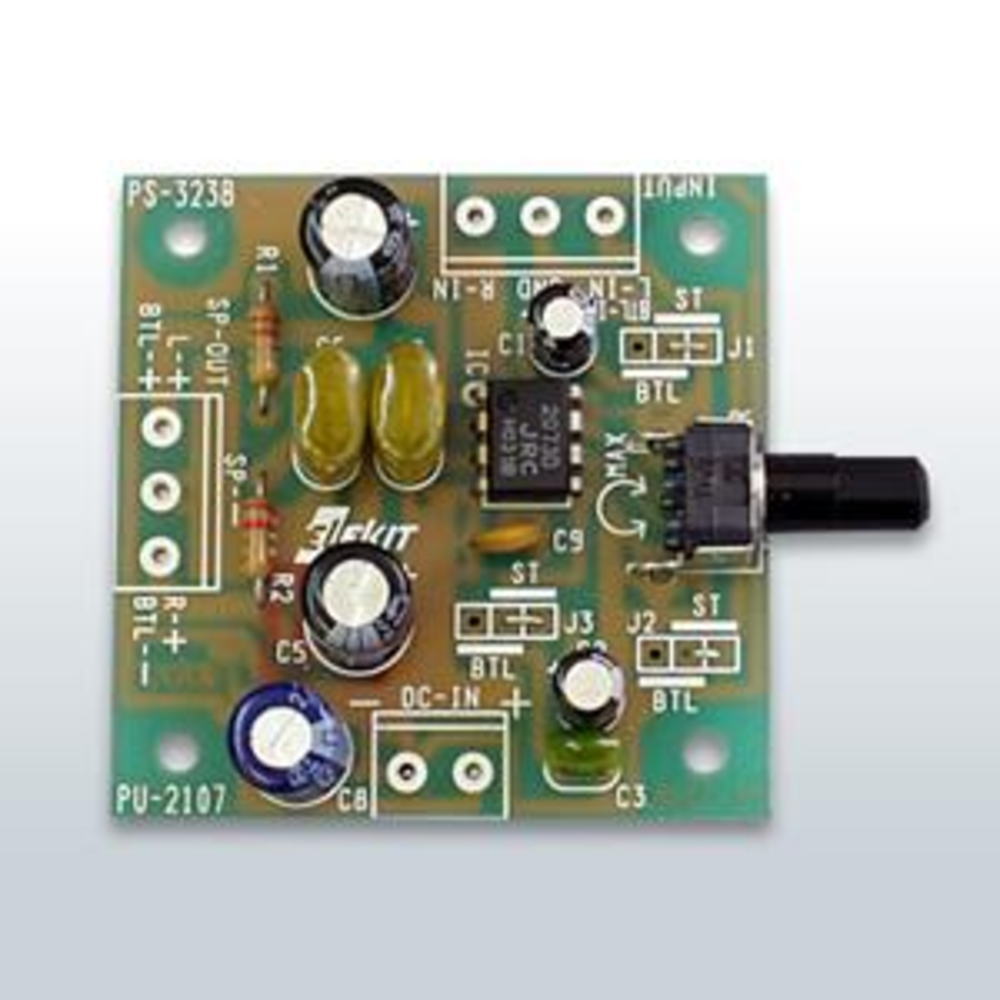

乾電池でも動作する、消費電力の小さなパワーアンプキットです。マイコンや音声IC、あるいはイヤホン出力の音声を小型のスピーカに出力する用途に向きます。

パワーアンプ専用IC「NJM2073D」を使用したパワーアンプキット。電源電圧範囲が1.8V〜15Vと広いうえ、消費電流が少ないので乾電池での使用に最適です。また、基板上のジャンパー線の接続の仕方により、本機1台でステレオ・モノラルのどちらでも使用できます。ポータブルオーディオプレーヤーのスピーカーアンプや、機器組み込み用のアンプとしてご利用ください。

同じ出力電力時には電源電圧が大きい方が発熱(電力損失)が大きくなります。
最大出力電力時にNJM2073Dの許容損失を超えないように電源電圧を決める必要があります。

【仕様】
●電源電圧範囲: DC1.8V〜15V
  ※接続する負荷のインピーダンスにより、加えることのできる最大電源電圧が決まっています。
●最大出力電力(THD=10%):
 950mW×2(電源電圧9V、8Ω負荷、ステレオ時)
 950mW(電源電圧6V、8Ω負荷、BTL(モノラル)時)
●最大消費電流: 340mA(電源電圧9V、8Ω、ステレオ時)
●適合スピーカー: 4Ω〜32Ω
●SN比: 78dB(IEC)
●周波数特性: 50Hz〜135kHz(8Ω負荷・ステレオ時)
●入力抵抗: 約45kΩ
●アイドリング電流: 約7.5mA
●サイズ: W62×D50×H15mm(完成時、突起部含む)
