COM-10601
リードスイッチ(絶縁)
マルツコード：
M5772-33
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/04 10:01 現在）

納期：
30営業日程度
数量
1個以上
￥691.00
(税込￥760.00)
50個以上
￥657.00
(税込￥722.00)
100個以上
￥609.00
(税込￥669.00)
200個以上
￥553.00
(税込￥608.00)

こちらからもご購入いただけます

バルク
1 個以上
¥756.95
(税込 ¥832.64)
確認する

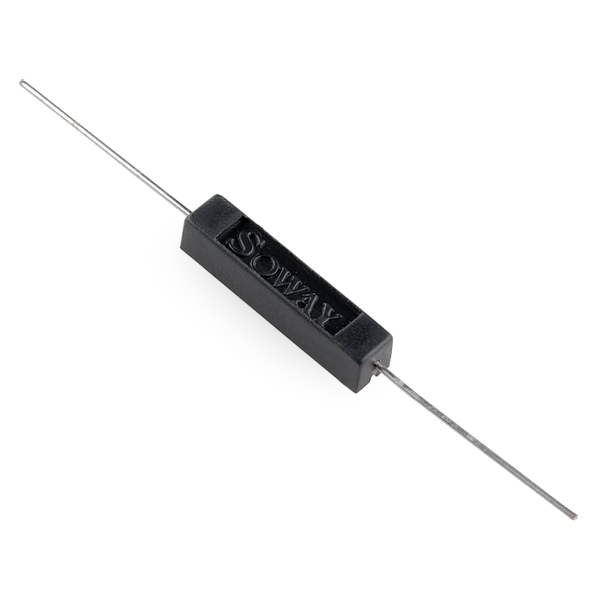

リードスイッチ(絶縁)【COM-10601】

の概要

リード スイッチと呼ばれる小さなデバイスです。デバイスが磁場にさらされると、スイッチ内の 2 つの鉄材料が引き寄せられ、スイッチが閉じます。磁場がなくなると、リードが分離してスイッチが開きます。これにより、優れた非接触スイッチが実現します。

このリード スイッチは PCB に簡単に実装でき、カプセル化されているため、ガラス リード スイッチよりも耐久性があります。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

●特長

・接点形式: SPST
・動作範囲: 20 AT ～ 25 AT
・色: 黒
・取り付けスタイル: PCB マウント
・終端スタイル: アキシャル
・接点位置: 通常開
・最大動作温度: + 105 C
・最小動作温度: - 40 C
・静電容量: 0.3 pF
・電流 - キャリー: 800mA (DC)
・電流 - スイッチング: 350mA (AC)、500mA (DC)
・電圧 - スイッチング AC: 140 V
・電圧 - スイッチング DC: 200 V
・電力 - 定格: 10W
・動作時間: 1 ms
・リリース時間: 1 ms
・全長: 1.590" (40.39mm)
・サイズ - 本体: 0.630" L x 0.095" W x 0.095" H (16.00mm x 2.40mm x 2.40mm)
