PRT-00133
SparkFun RS232 Shifter Board Kit
マルツコード：
M5787-61
品質ランク：
M1

SparkFun RS232 Shifter Board Kit【PRT-00133】

の概要
This is a small custom PCB developed to connect the UART on a microcontroller directly to the computer without the hassle of a MAX232 circuit. Almost all current computers (less than 10 years old) utilize a serial port based on the EIA-232 standard which operates from +/-3-12V rather than the RS232 standard of +/-12V. This board takes signals from the computer/microcontroller and correctly inverts and amplifies the serial signals to the EIA-232 standard. Works great up to about 38400bps. Originally designed to get Bloader working in a bread-board setup、 we use our Shifter at 115200bps without problems.

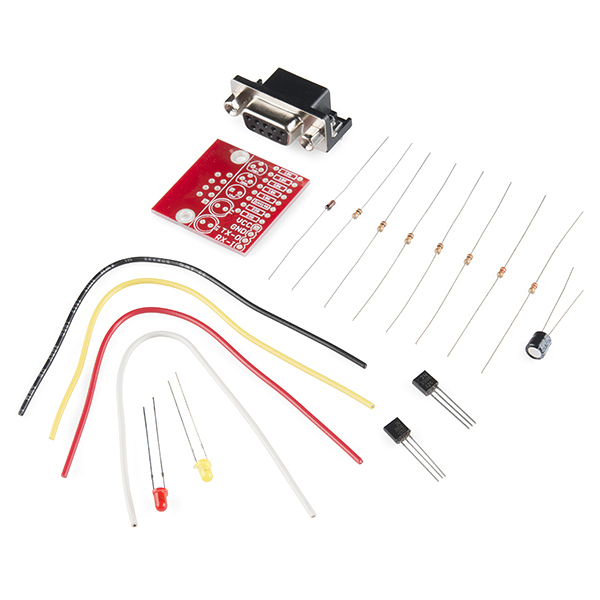

Includes:
  • Qty 1 : DB9 Female Header
  • Qty 1 : 2N3904
  • Qty 1 : 2N3906
  • Qty 1 : 1N4148
  • Qty 5 : 10K Ohm
  • Qty 2 : 220 Ohm
  • Qty 2 : Basic LEDs
  • Qty 1 : 10uF
  • Qty 4 : 5" Wire


Dimensions: 1.25x1.15"
