ELコネクター リセプタクル4.5mmピッチ プラグハウジング ソケットコンタクト用3極【ELP-03V】

ELコネクター リセプタクル4.5mmピッチ プラグハウジング ソケットコンタクト用3極【ELP-03V】

メーカー名:
型番:
ELP-03V
箱番号:
品質ランク:
M1
数量

1個以上
¥60.00
(税込¥66.00)
自社在庫数
135

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

ELコネクター リセプタクル4.5mmピッチ プラグハウジング ソケットコンタクト用3極【ELP-03V】の概要

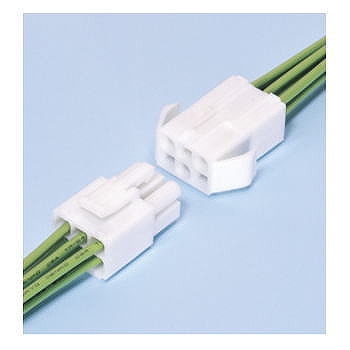

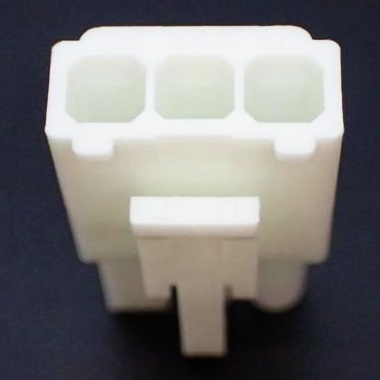

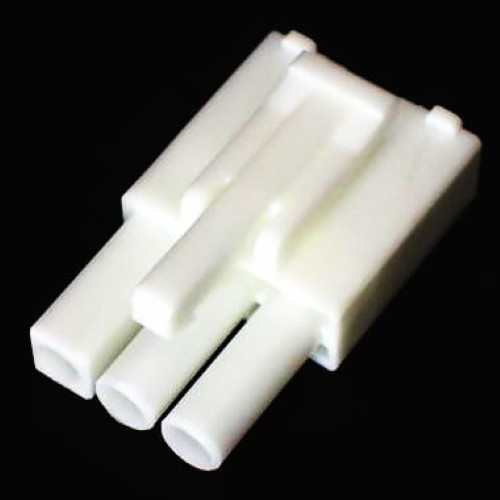

日本圧着端子製のELコネクタのハウジングです。コンタクトは【SLF-01T-P1.3E】(別売り)です。

・定格電流:MAX10A AC・DC
・定格電圧:MAX300V AC・DC
・使用温度範囲:-25〜+90℃(通電時の温度上昇を含む)
・接触抵抗:初期/7mΩ、環境試験後/10mΩ
・絶縁抵抗:1000MΩ以上
・耐電圧:AC1500V・1分間
・適応電線範囲:AWG#26〜#16 0.13mmsq〜1.25mmsq
・極数:3
・材質:ナイロン6・UL94V-0、白

ピンコンタクト(ターミナル)は含まれておりません

挿入が容易、保持力にすぐれたコンタクト

コネクタ嵌合時のコジリ挿入時に優位

耐久性にすぐれた、アームロック機構

MLコネクタとの互換性

  • シリーズ名:ELコネクタ
  • タイプ:プラグ
  • ピン数:3ピン
