PLCC 68PIN MAX10 FPGAモジュール【AP68-08-08】

PLCC 68PIN MAX10 FPGAモジュール【AP68-08-08】

メーカー名:
型番:
AP68-08-08
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥17,500.00
(税込¥19,250.00)

PLCC 68PIN MAX10 FPGAモジュール【AP68-08-08】の概要

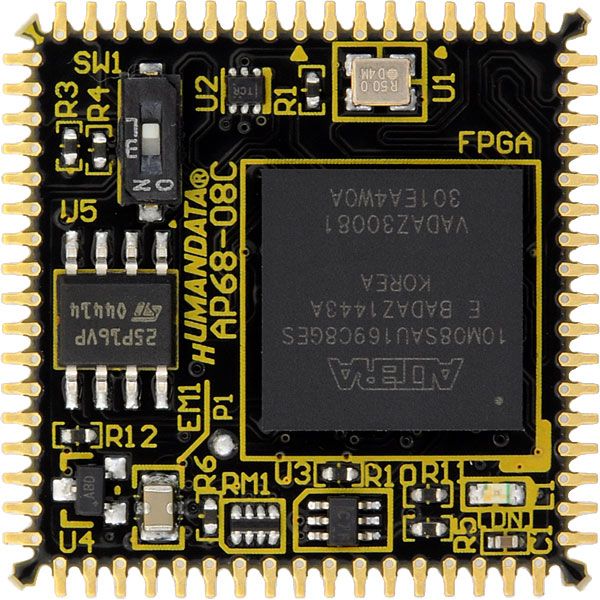

PLCC68PIN MAX10 FPGAモジュール
AP68-08は、Altera社の高性能FPGAであるMAX 10をPLCC 68PINサイズに変換し、PLCCソケットに実装を可能としたFPGAモジュールです。
DIPタイプのICソケットを用いれば、2.54mmピッチのユニバーサル基板に実装が可能です。合計50本のI/Oを使用可能で3.3V単一電源で動作します。プログラミング用にJTAGピンが引き出されています。

■ 10M08SAU169C8GESを搭載
■ 3.3V単一電源動作
■ 50本のI/Oを外部引き出し (2系統のI/O用電源を入力可能)
■ 一部のピンをA/D入力として利用可能
■ シリアルFLASH-ROM 搭載。M25P16 (Micron、 16Mbit)
■ 6層基板を採用
■ ICソケットに実装可能な基板サイズ25.3 x 25.3 [mm]

※PLCC68シリーズはデバイスのピンをそのまま変換しています。デバイスと同じように扱って下さるようお願いいたします。

FPGA(10M08SAU169C8GES)の概要
Logic Elements (k)8
Memory: M9K (kb)378
User FLASH Memory (kb)1376
18 x 18 Multipliers24
PLLs2
ADC Channel(12bit/1Msps)17
Maximum user I/O pins(Device)130
Maximum user I/O pins(Board)50
