ケーブルグランド(高防水型・適合ケーブル径φ3.5~4.7・ライトグレー)【AG12-5S】

ケーブルグランド(高防水型・適合ケーブル径φ3.5~4.7・ライトグレー)【AG12-5S】

メーカー名:
型番:
AG12-5S
環境区分:
RoHS対応
品質ランク:
M1
数量
適合ケーブル径/取付穴径

納期:
4日程度

2022/6/27 16:50現在提携先在庫数:169個

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥150.00
(税込¥165.00)

ケーブルグランド(高防水型・適合ケーブル径φ3.5~4.7・ライトグレー)【AG12-5S】の概要

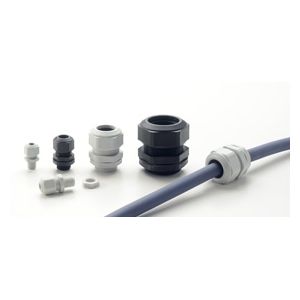

保護等級IP68 1bar/30分の高防水型樹脂製ケーブルグランドです ●ネジサイズはM8〜M50、対応ケーブル外径はφ2.5mm〜φ42mmまで幅広いサイズを揃えています。 ●キャップ・コネクタ本体はPA6GF(ポリアミド6グラスファイバー入り)ですので強度と耐熱性に優れています。 ●環境を考慮したハロゲンフリー製品です。
【AG シリーズ】
AGシリーズはゴムブッシュが肉厚で、ケーブルとの接触面が大きいので、均一な力でケーブルを保持します。
繰り返しの締付に対しても安定した高い防水性を発揮します。

【従来式ケーブルグランド】
強く締めつけるとゴムブッシュやケーブルの変形により安定した防水性が保てなくなる場合があります。

EN50262 Var.Aに準拠
ケーブル形状丸型
対応電線φ3.5〜4.7
ライトグレー
入数1

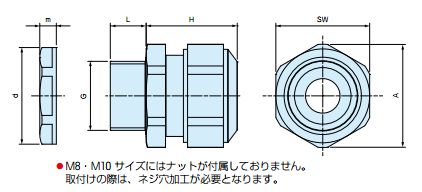

寸法Gネジ規格: M12×1.5
取付穴径: φ12.2
適合ケーブル径最小: 3.5
最大: 4.7
寸法L12
寸法H(最大)23.5
寸法SW17
寸法A18.7
寸法d18.8
寸法m5
保護等級IP68 1bar/30min
水深10mに30分間相当の防水
温度範囲-20℃〜+100℃
