Renesas Synergy™ ソリューションPE-HMI1(Human Machine Interface Product Example)【YSPEHMI1S20WS2J】

Renesas Synergy™ ソリューションPE-HMI1(Human Machine Interface Product Example)【YSPEHMI1S20WS2J】

数量
1個以上
¥69,800(税抜)
10個以上
¥66,310(税抜)
30個以上
¥64,216(税抜)
50個以上
¥60,726(税抜)
自社在庫数
8

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

ヒューマン・インターフェース開発用ソリューション

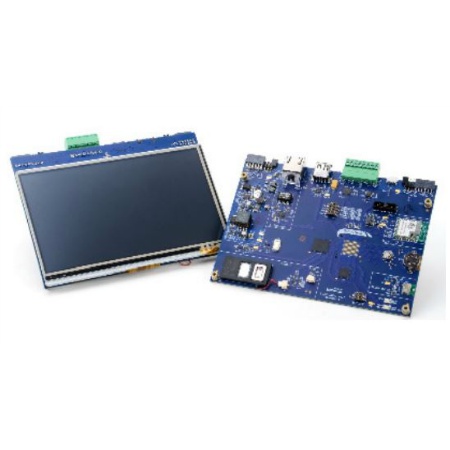

PE-HMI1は、Renesas Synergy™S7シリーズG2グループのマイクロコントローラを搭載した拡張性の高い評価用キットで、入場認証システムやビルディング・オートメーションパネルのようなヒューマン・インターフェース・アプリケーションの開発に適しています。

●主な仕様
・搭載MCU:S7G2(ARM Cortex-M4、240MHz)
 640KB内蔵RAM、4KB内蔵フラッシュメモリ、グラフィックコントローラ内蔵
・32MB SDRAM
・2GB NANDフラッシュメモリ
・7インチ静電容量式タッチパネル対応WVGAカラーディスプレイ(800×480)
・オーディオスピーカ&マイク
・有線コネクティビティ
・USB2.0 HS/FS(micro-B)
・Ethernet
・CANおよびRS232/RS485用プラグイン式コネクタ(グリーンコネクタ)
・Wi-Fiモジュール(GT202)搭載
・Bluetooth4.0(Classic BT/BLE)モジュール(PAN1326)搭載
・Pmodコネクタ×2
・リセットスイッチ、LED(電源、ユーザ)
・各種サンプルアプリケーション
・電源:+5V

日本国内販売品のPE-HMI1ボードには、パワーオーバイーサネット(PoE)電源は付属しておりませんので、ACアダプタなどのDC電源をお客様でご準備ください。
  DCプラグ規格:PL03B(プラグ寸法 外内:φ5.5mm、内径:φ2.1mm)
  センタプラス
  電圧:DC 5V
  電流(目安):TFT LCDパネル未使用時 1.0A程度
        TFT LCDパネル使用時  1.5A-2.0A程度

下記ACアダプタが動作検証済みとなっております。
是非こちらをご利用ください。

型番:STD-05026U2-T
http://www.marutsu.co.jp/pc/i/595081/

■ダウンロード
User's Manual

クイックスタートガイド


本製品は、輸出管理規定に該当する商品です。
輸出の際は、該否判定書が必要となりますので、お問い合わせ窓口よりお問合せ下さい。


▼10分でエンタープライズクラウドに接続!IoTを加速する「Synergy Enterprise Cloud Toolbox」
https://www.renesas.com/ja-jp/promotions/products/1803-synergy-ae-cloud1.html?cid=e_od-marutsu_prm_synergy_180316

▼新SSPでよりIoTフレンドリーになったRenesas Synergy™
https://www.renesas.com/ja-jp/promotions/products/1710-synergy.html?cid=e_od-marutsu_prd_synergy_180316

▼はじめての Renesas Synergy™ 開発 - 導入準備支援サイト -
https://www.renesas.com/ja-jp/promotions/implementation/synergy.html?cid=e_od-marutsu_prd_synergy_180316


その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
