MTG-MAX10-JB-F
MAX10-JB(JTAG)基板 全実装版
マルツコード：
M5985-78
品質ランク：
M1
在庫のある営業所( 6営業所 )
自社在庫数： ※在庫限り品
4個
（ 2025/05/01 13:52 現在）

出荷予定日：
2025/5/1
16:00
までのご注文で
2025/5/1
出荷
数量
1個以上
￥3,499.00
(税込￥3,848.00)

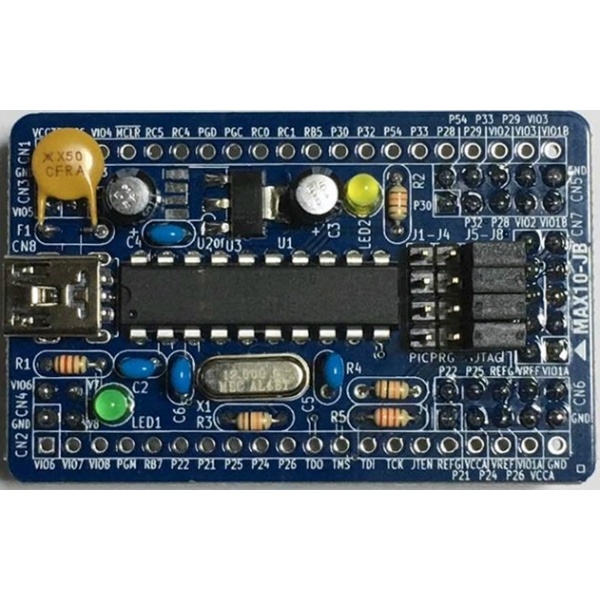

MAX10-JB(JTAG)基板 全実装版【MTG-MAX10-JB-F】

の概要
MAX10-FB(FPGA)基板用のコンフィグレーション・イメージ書き込み用ボード
MAX10-JB(JTAG)基板は、MAX10-FB(FPGA)基板に搭載されているMAX10にコンフィギュレーション・イメージを書き込むためのボードです。JTAGインターフェースのみをサポートしていますが、Intel FPGAのUSB-Blasterケーブルと同等の機能を持っています。また、本ボードはPICマイコンボードとしても使用できます。
本ボードは、CQ出版社発刊の書籍「(1)MAX10(2)ライタ(3)DVD付き!FPGA電子工作スーパーキット」に付属する基板に部品セットを実装した完全版で、PICマイコンやレギュレータIC、コネクタなどを全て実装してあります。

●主な仕様
・電源：USBバスパワー(MAX10-FB側に電源供給可能)
・搭載デバイス：PIC18F14K50-I/P
・ジャンパピン：基板モード設定用ジャンパピン(2180BAA)×4
・基板外形：55.88×35.56mm

※初期状態でのMAX10-FB基板とMAX10-JB基板の接続において、PCのUSBポートから電源供給を行わないようにしてください。電源はスマートホンの充電器や、ホストPCが繋がっていないセルフパワーUSBハブから供給してください。PCなどのUSBの信号ライン(D+、D-)がアクティブになるものと接続すると、PICマイコン書き込み信号(PGD、PGC)をディスターブして書き込みエラーになることがあります。

マルツセレクト・技術情報

マルツパッケージ MAX10 FPGA入門基板で広がる新たな世界をご紹介！
http://select.marutsu.co.jp/list/detail.php?id=6

マルツパッケージ MAX10 FPGA入門基板 好評発売中！
http://select.marutsu.co.jp/list/detail.php?id=7

マルツパッケージ MAX10 FPGA入門基板 関連商品のご案内
http://select.marutsu.co.jp/list/detail.php?id=253



598578 0000000200642631 AR-063 MTG-MAX10-JB-F
