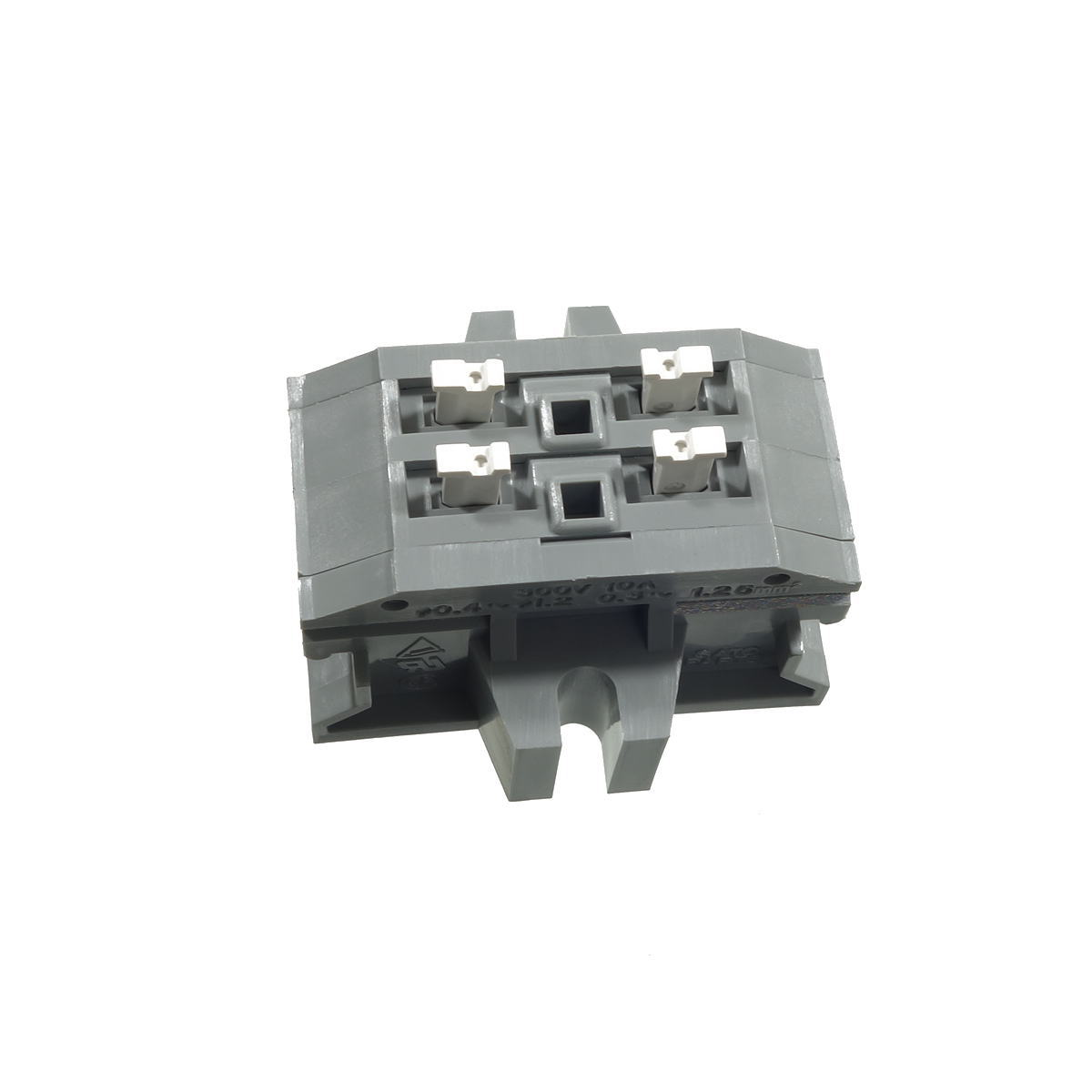

スクリューレス端子台 中継型(1極2線式) 2極【ML1700A-2P】

スクリューレス端子台 中継型(1極2線式) 2極【ML1700A-2P】

数量
1個以上
¥210(税抜)
50個以上
¥200(税抜)
100個以上
¥185(税抜)
200個以上
¥168(税抜)
自社在庫数
59

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

【仕様】
・内容:中継型スクリューレス端子台・1極2線式
・定格:300V-10A
・極数:2極
・端子間ピッチ:5.0mm
・推奨適合工具:マイナスドライバー(軸径Φ3・刃先幅2.6)
・備考:フランジ 有

接続用ねじが不要な端子台として「スクリューレス端子台」があります。
電線の被覆をむいて端子台にワンタッチで接続できるもので、結線の作業性が良くなります。結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。

パネル取り付け用、基板取付用、中継用などがあり、ユニバーサル基板で実装できる穴径ものもあります。

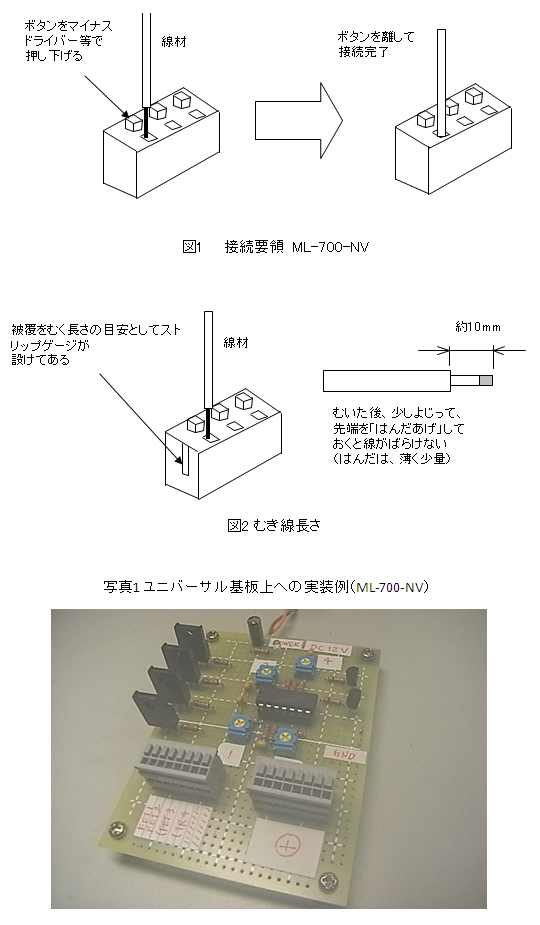

【図1】に接続要領を示します。ボタン操作は指でも可能ですが、マイナスドライバーを用いると作業性が良いです。
また【図2】のように線をむく長さの目安として端子台横にストリップゲージが設けてあります。
60300 0000000200076519 _0275-30 ML1700A-2P 回路図
