スクリューレス端子台 横型固定用フランジ付レセプタクル 3極【ML-4500-ASJH-3PB】 ※在庫限り品

スクリューレス端子台 横型固定用フランジ付レセプタクル 3極【ML-4500-ASJH-3PB】 ※在庫限り品

WEBキャンペーンアイコン
数量
1個以上
¥420(税抜)
¥250(税抜)
自社在庫数
56
納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

在庫一掃セール品の為、売り切れの際はご容赦ください。 ※表示価格は自社在庫分限りとなります。
【仕様】

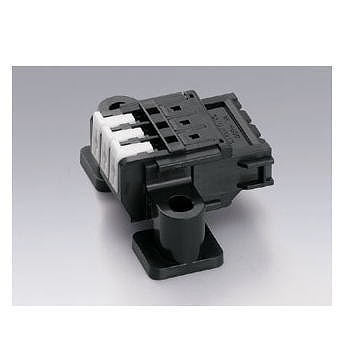

・内容:横型固定用フランジ付レセプタクル
・定格:300V-10A
・極数:3極
・端子間ピッチ:5.08mm
・推奨適合工具:マイナスドライバー
・備考:

接続用ねじが不要な端子台として「スクリューレス端子台」があります。
電線の被覆をむいて端子台にワンタッチで接続できるもので、結線の作業性が良くなります。結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。

パネル取り付け用、基板取付用、中継用などがあり、ユニバーサル基板で実装できる穴径ものもあります。

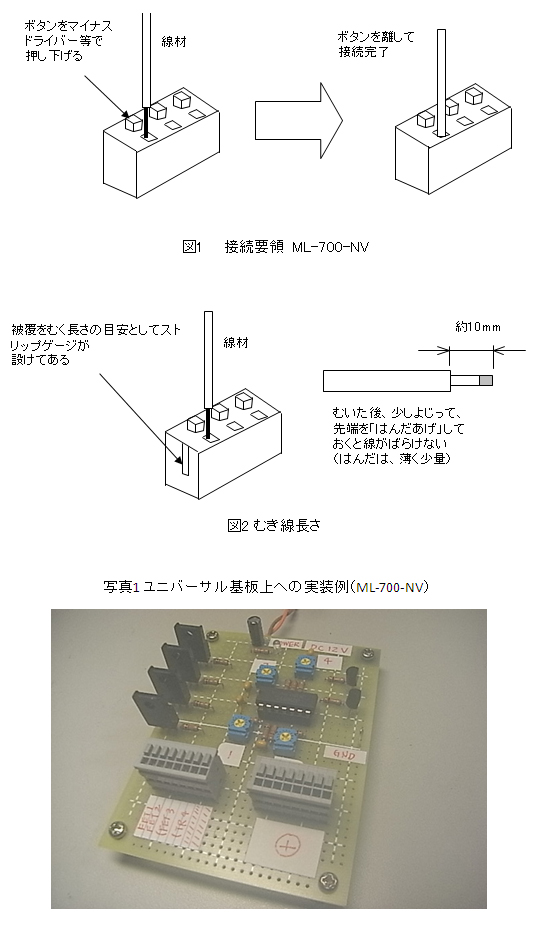

【図1】に接続要領を示します。ボタン操作は指でも可能ですが、マイナスドライバーを用いると作業性が良いです。
また【図2】のように線をむく長さの目安として端子台横にストリップゲージが設けてあります。
60350 0000000200076562 _0275-63 ML4500ASJH-3P-B 回路図
