ターミナル 白 8φ穴 パネル用 絶縁型【TM052シロ】

ターミナル 白 8φ穴 パネル用 絶縁型【TM052シロ】

数量
1個以上
¥90.00(税抜)
100個以上
¥81.00(税抜)
200個以上
¥72.00(税抜)
500個以上
¥63.00(税抜)
自社在庫数
480

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

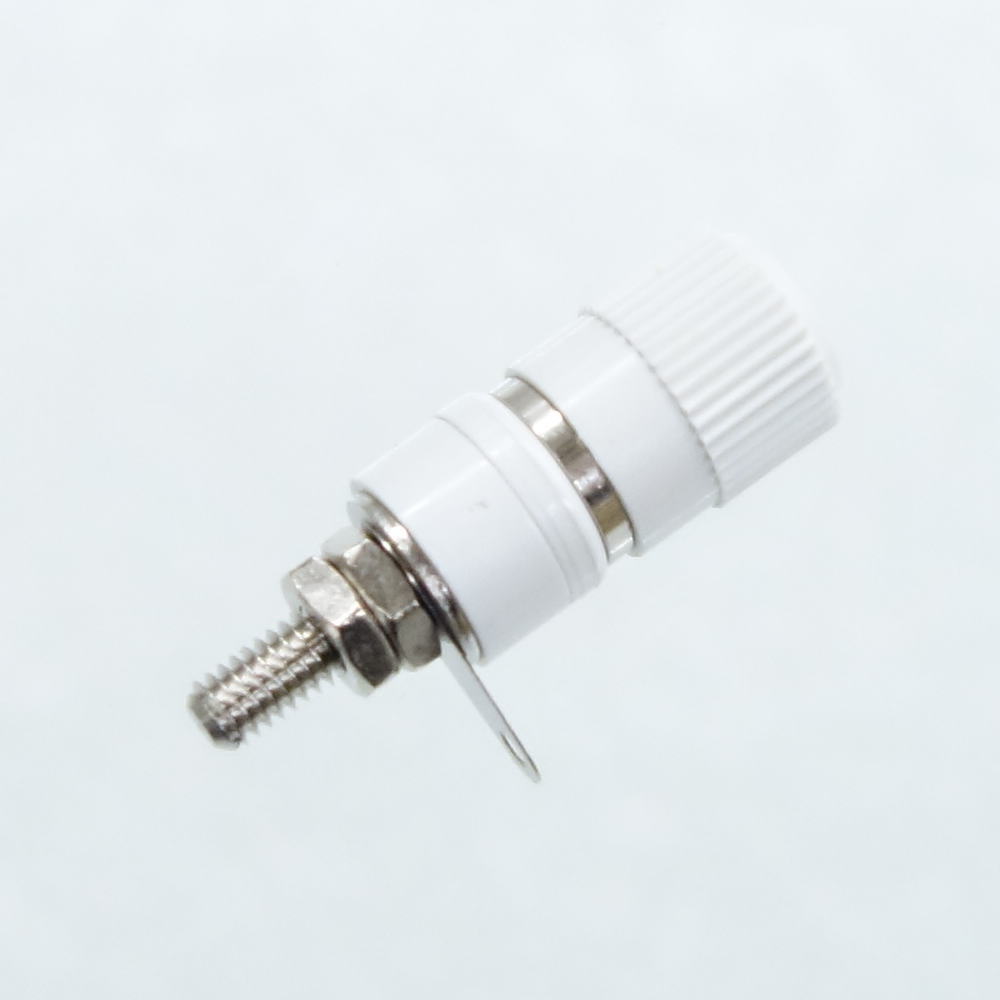

●電線を巻きつけてネジを締めて固定するタイプのターミナルです。 ●先端にバナナプラグを挿し込んで使用することもできます。

ねじ式端子の代表、12mmの陸式ターミナルです。陸式なのでツマミは取り外し可、バナナプラグ差し込み可です。白、黄、緑、青、黒、赤の計6色のバリエーションがあります。

r
・コネクタの形態 :ジャック
・色 :白
・形式 :ストレート
・取り付け径::8φ
・備考 :パネル取付用

絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャック、ターミナルなどは「絶縁タイプ」および「非絶縁タイプ」があります。
このジャック/ターミナルを金属製パネルに取り付けた場合、GND端子側がパネルと導通するかしないかを言います。

▽絶縁タイプのものはジャック/ターミナルのGND端子が金属パネルと電気的に導通しません。
▽非絶縁タイプは金属パネルとGND端子が電気的に接続された状態になります。

絶縁タイプのコネクタは「GND(グランド)ループ」などを作りたくない場合に用います。
また、スピーカー出力も-側がGNDで無い場合がありますし、大電流が流れるので、パネルに落とさない絶縁タイプを使用するのがお勧めです。
RCAの入力端子もシャーシ(パネル)GNDと共通にしないのが一般的です。

※GNDループとは

配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。
ノイズが混入したりハムノイズが出るなどの症状が発生する場合は、GNDループをカットするために絶縁型を使用してください。


マルツエレック オーディオ専門サイト【marutsu-audio.com】のご紹介

LinkmanのLVモジュールシリーズから、アナログオーディオ関連の機材、オーディオ用の電子部品に至るまで、マルツの選りすぐりの商品を、音作りを楽しむ皆様へお届けいたします。

http://www.marutsu-audio.com/

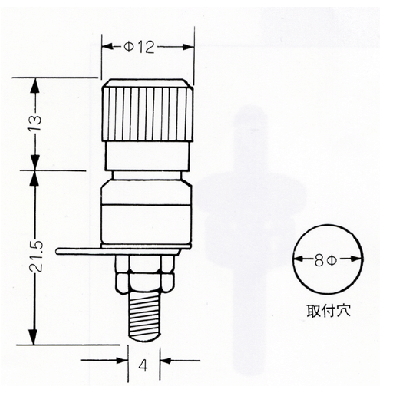

6476 0000000000009879 _0293-01 TM052シロ 回路図
