圧着工具[オープンバレル型コンタクト用]【P-707】

圧着工具[オープンバレル型コンタクト用]【P-707】

メーカー名:
型番:
P-707
環境区分:
RoHS対応
品質ランク:
M1
数量

1個以上
¥7,280.00(税抜)
10個以上
¥6,916.00(税抜)
30個以上
¥6,698.00(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

圧着工具[オープンバレル型コンタクト用]【P-707】の概要

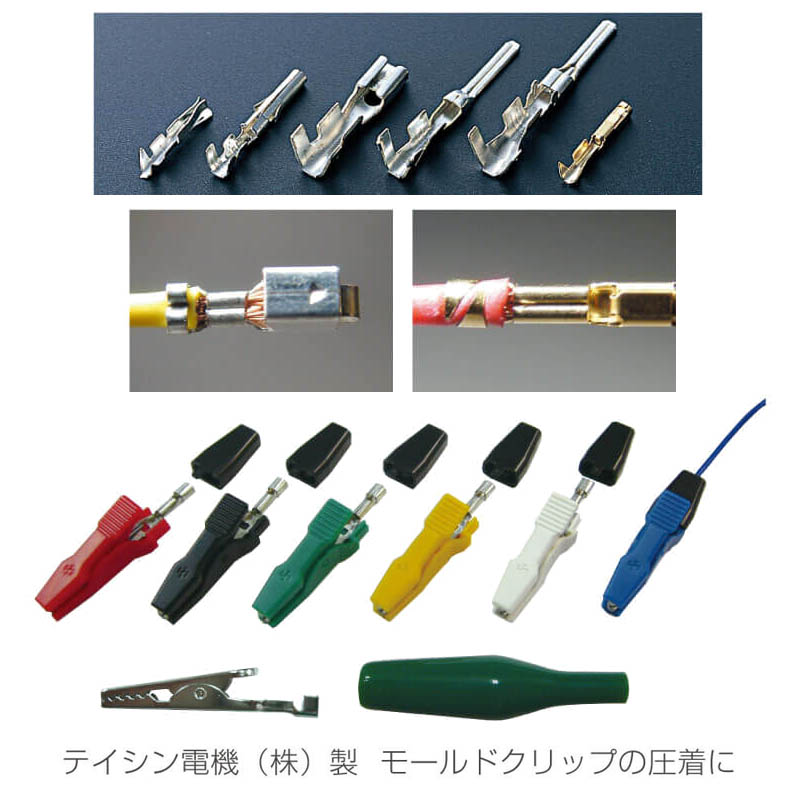

コネクターのコンタクトピンなどを圧着できる汎用工具です。

当社LVシリーズのオーディオキットなど一般に採用されることが増えたプラスチックコネクターの導体にワイヤーをかしめる際に使います。対象のコネクター類には専用の工具が指定されていますが高価で流用が効きません。本品は専用工具ほどの作業性や加工精度はありませんがラジオペンチ等の流用などに比較すればはるかに確実で実用上問題の無い工作が可能なのでホビーユース等には最適です。
・適応端子 :オープンバレル型端子
・適応電線 :AWG#30〜#14

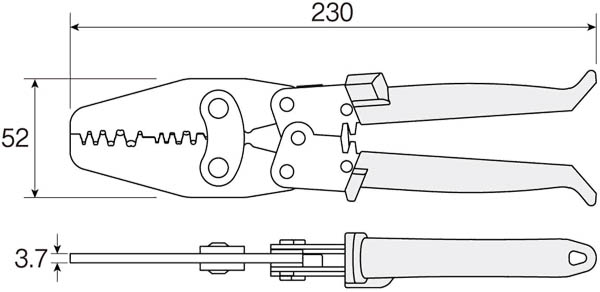

・全長 :230mm
・重量 :320g

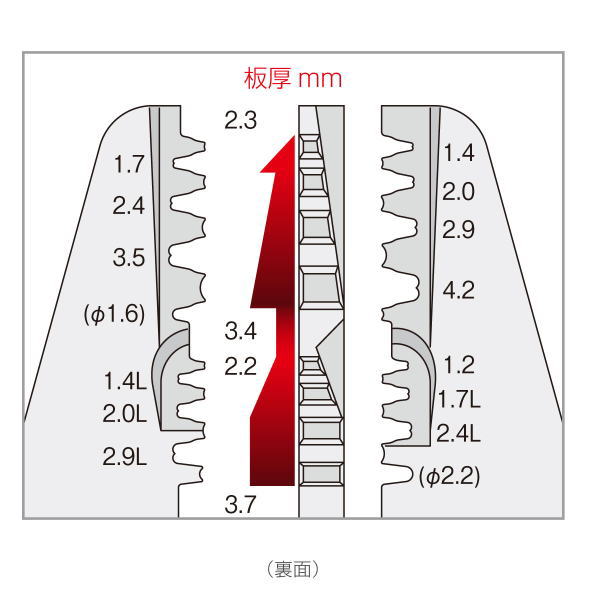

● 15種類のダイスにより、これ1本で幅広い端子に対応。

● トグル機構採用により、軽い力で確かな圧着。

● エラストマーグリップ採用で疲れにくい。


適応端子一覧表はこちらをご覧ください。


 呼びダイス幅
mm
クリンプハイト
mm
適応芯線サイズ(参考)
AWG #mm2
芯線用   1.21.20.430〜240.05〜0.2
1.4L1.40.5530〜200.05〜0.5
1.7L1.70.6528〜180.08〜0.8
2.0L2.00.826〜160.13〜1.25
2.4L2.41.120〜140.5〜2.0
2.9L2.91.518〜140.8〜2.0

 呼びダイス幅
mm
クリンプハイト
mm
適応被覆外径(参考)
mmφ
被覆用1.41.41.10.7〜1.2
1.71.71.30.9〜1.5
2.02.01.351.1〜1.8
2.42.41.751.3〜2.2
2.92.921.6〜2.6
3.53.52.41.9〜3.2
4.24.22.62.3〜3.8
被覆用
(円形圧着用)
φ1.61.61.51.0〜1.6
φ2.22.21.81.6〜2.2

▽電子工作に必要な工具の種類と使い方【ワイヤー処理編】
http://select.marutsu.co.jp/list/detail.php?id=191

電子工作で必要な作業にワイヤーの処理があります。
ワイヤーの処理に必要な工具と使い方について説明します。
