MTO-EV007FTG(TB6641FTG)
モータドライバIC(TB6641FTG)評価基板
マルツコード:
M7450-61
品質ランク:
M1
自社在庫数:
3個
2025/08/14 10:55 現在)

出荷予定日:
2025/8/14
16:00
までのご注文で
2025/8/14
出荷
数量
1個以上
¥5,369
(税込¥5,905)

こちらからもご購入いただけます

バルク
20 個以上
¥7,906.87
(税込 ¥8,697.55)

モータドライバIC(TB6641FTG)評価基板【MTO-EV007FTG(TB6641FTG)】

の概要

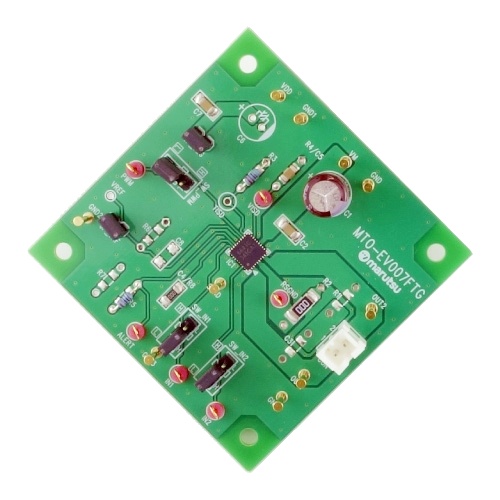

東芝製のモータドライバIC(TB6641FTG)の評価基板
MTO-EV008FTG(TB6641FTG)は、定電流PWM制御方式とダイレクトPWM制御方式の両方に対応したブラシ付きDCモータドライバICの評価ボードです。TB6641FTGは、出力トランジスタにMOS構造を採用したDCモータ駆動用のフルブリッジドライバICです。低ON抵抗のMOSプロセス、およびPWM駆動方式を採用し、熱効率のよいモータ駆動が可能です。また、2つの入力信号により、正転/逆転/ショートブレーキ/ストップの4モードを選択できます。このモータドライバICの定格は50V/4.5Aですが、モータへの供給電圧が36V以上の場合は、電流範囲を4.0A以下に設定して使用してください。
この評価ボードは、定電流PWM制御方式とダイレクトPWM制御方式に対応しており、ブラシ付きDCモータを定電流PWM駆動で制御する場合は、R2に実装されているショート抵抗(0Ω)を外し、定電流PWM制御に適した電流検出抵抗に交換します。

●主な仕様
・搭載デバイス:TB6641FTG
・電源電圧:3.0V~5.5V
・モータへの供給電圧:10V~47V
・出力電流:4.5A(max)
・PWM制御可能
・正転/逆転/ショートブレーキ/ストップ
・過電流検出回路(ISD)
・過電流検出時間設定可能
・過電圧検出回路(VSD)
・熱遮断回路(TSD)
・低下電圧検出回路(UVLO)
・貫通電流防止時間内蔵
・モータ出力コネクタ:DF1BZ-2P-2.5DSA(ヒロセ電機)

在庫状況:営業所に在庫はございません。
