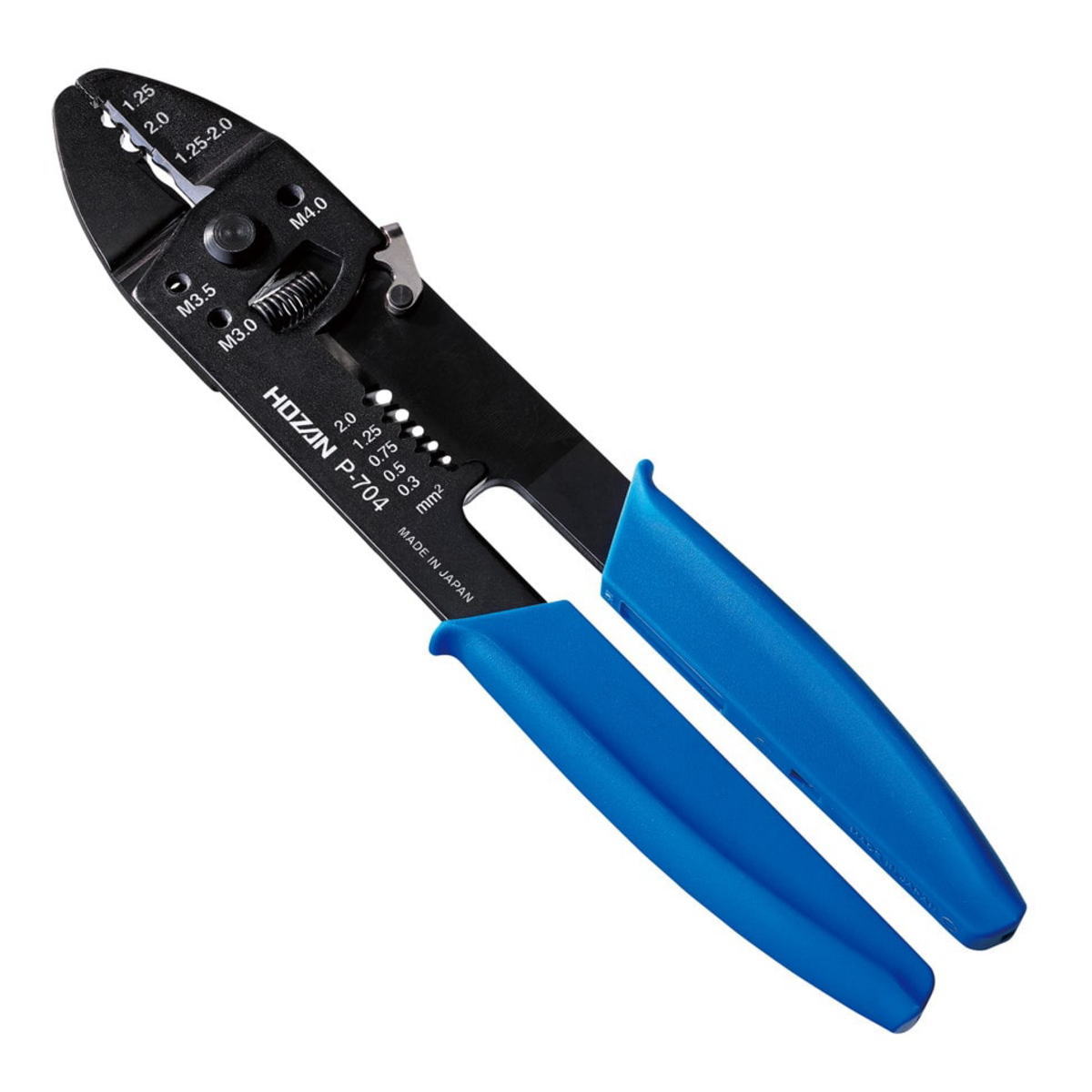

圧着工具(簡易型)[裸圧着・絶縁端子・絶縁圧着端子用]【P-704】

圧着工具(簡易型)[裸圧着・絶縁端子・絶縁圧着端子用]【P-704】

メーカー名:
型番:
P704
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
2
2022/08/13 21:28 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1本以上
¥3,499.00
(税込¥3,848.00)
20本以上
¥3,297.00
(税込¥3,626.00)

圧着工具(簡易型)[裸圧着・絶縁端子・絶縁圧着端子用]【P-704】の概要

裸圧着端子・絶縁圧着端子を圧着できる、カッター、ビスカッター、ストリッパー、プライヤーが付いた簡易型の圧着工具です。

●仕様

内容圧着ペンチ 裸圧着・絶縁端子・絶縁閉端子用
圧着可能端子 裸圧着・絶縁端子・絶縁閉端子
適応端子・スリーブ1.25mm2〜2.0mm2
ビスカッター3mm/3.5mm/4mm
ワイヤーストリッパー0.3/0.5/0.75/1.25/2mm2
適応サイズ1.25/2/CE1/CE2

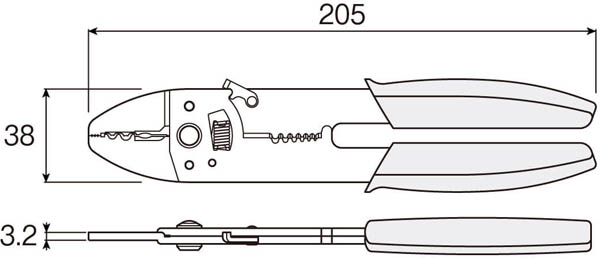

全長205mm
重量210g


【注意】
ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。


▽電子工作に必要な工具の種類と使い方【ワイヤー処理編】
http://select.marutsu.co.jp/list/detail.php?id=191

電子工作で必要な作業にワイヤーの処理があります。
ワイヤーの処理に必要な工具と使い方について説明します。


7469 0000000200002925 #AB-121 P704 回路図

営業所在庫状況※8/13開店前の在庫情報のため、販売状況により数量が変動している
 場合がございます。最新の在庫状況は各営業所までお問合せください。

好評発売中
営業所 在庫数
秋葉原本店 2本
静岡営業所 1本
浜松営業所 2本
名古屋営業所 1本
金沢営業所 1本
福井営業所 1本
大阪営業所 3本

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
