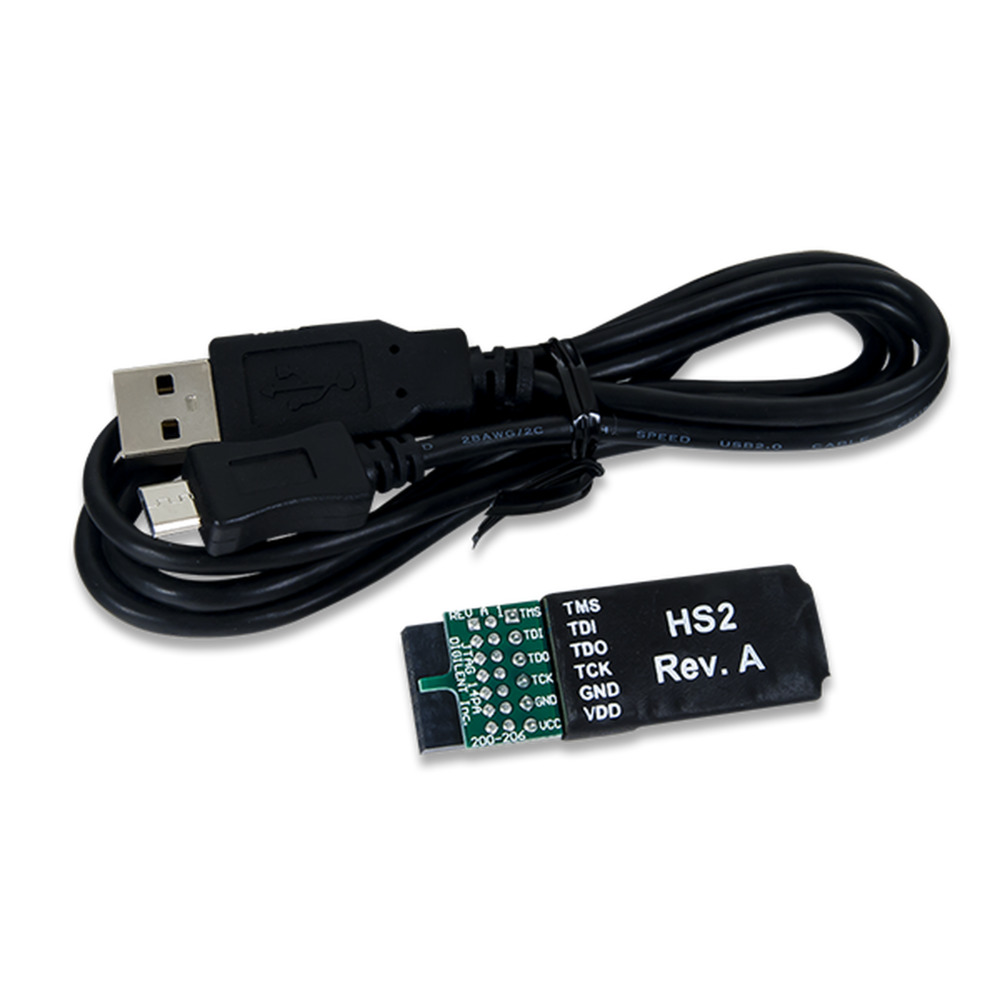

JTAG HS2 プログラミングケーブル【410-249】

JTAG HS2 プログラミングケーブル【410-249】

メーカー名:
型番:
410-249
品質ランク:
M1
数量

自社在庫数
1
2022/05/19 20:50 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥7,209.00
(税込¥7,929.00)
20個以上
¥6,849.00
(税込¥7,533.00)
50個以上
¥6,489.00
(税込¥7,137.00)
100個以上
¥6,128.00
(税込¥6,740.00)

こちらからもご購入いただけます

1 個以上
¥9,536.00
(税込 ¥10,489.00)

納期:5日程度
トレイ
1 個以上
¥9,421.60
(税込 ¥10,363.76)

JTAG HS2 プログラミングケーブル【410-249】の概要

XilinxのFPGA用の高速プログラミングケーブル


FPGAのターゲットボードとパソコンを接続するためのケーブルです。すべてのXilinxの開発ツールと互換性があり、iMPACTやChipScope、EDKなどからシームレスで駆動できます。このケーブルは、Digilentの6ピンのプログラミングヘッダーやXilinxの2×7、2mmコネクタと付属のアダプタを使用してターゲットボードに接続します。電源はパソコンを介してUSBポートから供給します。JTAG信号バッファに供給するための個別のVddピンも用意されています。
高速24mAスリーステートバッファにより、ターゲットボードからは1.8V~5Vの信号電圧と最大30Mビット/秒でこのケーブルを駆動します。正しく機能させるには、このケーブルのVddピンをFPGAのJTAGポートを駆動するのと同じ電圧電源に接続する必要があります。プログラミング中にアクティブになる場合を除いて、JTAG信号がハイインピーダンスに保持されるので、JTAGバスを他のデバイスと共有できます。

●特長

・ADP123AUJZリニアレギュレータ(アナログ・デバイセズ)を搭載
・IEEE1149.7-2009クラスT0~クラスT4(2線式JTAGを含む)に対応
・個別のVrefがJTAG/SPI信号電圧を駆動。Vrefは1.8V~5Vの任意の電圧に設定可能
・最大30Mビット/秒でJTAG/SPIバスを駆動できるハイスピードUSB2.0ポート
・JTAG/SPI周波数を設定可能
・micro-AB USB2.0コネクタを使用
・SPI(モード0とモード2から最大30Mビット/秒、モード1とモード3から最大2Mビット/秒)
・DigilentのAdeptソフトウェアとAdept SDKにより、カスタムのJTAG/SPIアプリケーションを作成可能
