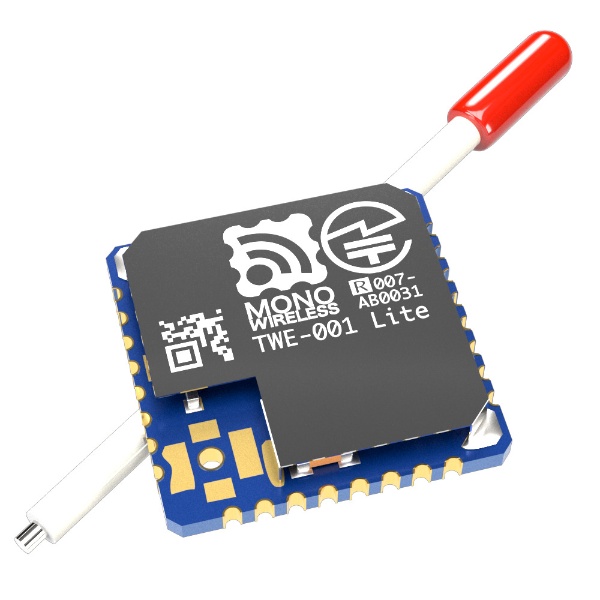

TWELITE-トワイライトSMD版モジュール(マッチ棒アンテナ付属)【TWE-L-W0】

TWELITE-トワイライトSMD版モジュール(マッチ棒アンテナ付属)【TWE-L-W0】

メーカー名:
型番:
TWE-L-W0
環境区分:
RoHS対応
品質ランク:
M1
数量
付属アンテナ

1個以上
¥1,324.00(税抜)
納期:
ただいま入荷待ちです

申し訳ございません

TWELITE-トワイライトSMD版モジュール(マッチ棒アンテナ付属)【TWE-L-W0】の概要

低消費電力の2.4GHz帯無線通信デバイス
TWELITE-トワイライトは、32ビットRISCマイコンを使用した2.4GHz帯の無線通信モジュールです。省電力設計により低消費電流(送信時15mA、受信時17mA、ディープスリープ時0.1μA)で動作します。アンテナ(利得2dBi、無指向性)使用時に見通しで最長1kmの長距離通信が可能です。ソフトウェア開発環境は無償で提供されます。13.97mm×13.97mm×2.5mmの超小型サイズ。
マッチ棒アンテナ(MW-A-W0)付属(※要はんだ付け)。

●主な仕様
重量0.93g ※アンテナ部含まず
動作温度-40〜105℃
アンテナワイヤアンテナ, uFLコネクタ
接続方法1.27mmピッチ端面スルーホール 32個
無線規格IEEE802.15.4準拠
周波数帯2.4GHz
チャネル数16チャネル
変調方式O-QPSK、DSSS
通信速度250kbps(IEEE802.15.4)
送信出力+2.5dBm
受信感度-95dBm
動作電圧2.3 〜 3.6V (始動後は2.0Vまで動作可能)
送信電流15.3mA (CPU Doze)
受信電流17mA (CPU Doze)
待機電流0.1μA (ディープスリープ), 1.5μA (RAM保持・タイマー)
電波法ARIB-STD-T66
マイコン32ビットRISC CPU (最大32MHz、16/8/4MHz 駆動可)
メモリFlashROM 160KB / RAM 32KB
不揮発性メモリEEPROM 4KB
インターフェース・10bit ADC(4)/待機電力対応コンパレータ
・汎用タイマーポート(1)、 PWM専用(4)
・省電力パルスカウンター(2) … スリープ状態稼働可
・UART(2)
・3セレクト SPI マスター/SPI スレーブ
・2線シリアル(I2C互換)
・赤外送信回路用出力
・汎用IO(20) … 他のI/Fと共用
