Maruduinoベースボードセット【MABTB-BASE】

Maruduinoベースボードセット【MABTB-BASE】

メーカー名:
型番:
MABTB-BASE
品質ランク:
M1
数量

1セット以上
¥2,679.00
(税込¥2,946.00)
自社在庫数
5セット

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Maruduinoベースボードセット【MABTB-BASE】の概要

【特長】
Maruduino基板には、Arduino Duemilanove1枚、シールド基板1枚、Xbee基板1枚が搭載できるパターンが設けられています。また、I/O回路として16x2LCDモジュールx1、タクトスイッチx4、LEDx4、アナログアンプ出力x1などを搭載可能なパターンも設けられています。それぞれのI/O回路とArduinoとは、付属のブレッドボードを介して自在に結線することが可能です。Arduino、I/O回路が一枚の基板に搭載されていますので、実験が途中になってもそのまま保管でき、場所を移動しての続きの学習にも便利です。

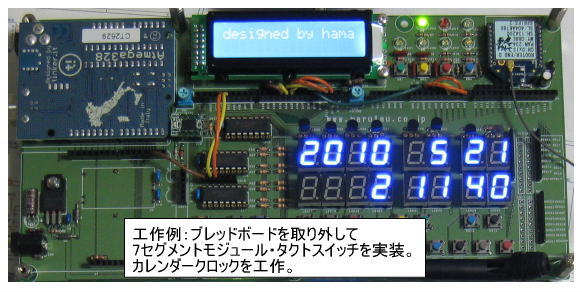

拡張機能として、ブレッドボードを取り外して、16個の7セグメントLED、24個のタクトスイッチを搭載でき壁掛けカレンダークロックや、電子鍵盤楽器の製作も行なえます。どうか、このMaruduino基板を活用して、あなたのスケッチを夢膨らませてみてください。

【セット内容】
MABTB-BASE基板:1枚
小型ブレッドボード(0165-40-1020E):1個
配線セット(0165-012-000E):1セット
小型スペーサー 10mm(SFA-310):6本



製品マニュアルはこちらからご覧いただけます。・・・・mabtb-base-manual_2.1.pdf


製品の作成にはこちらのページもご参考にして下さい。


【オプション部品セットのご案内】
型番拡張部品セット名内容
MABTB-OP1基本部品セット16桁x2行LCDモジュール、電源回路、アンプ回路、各I/0回路接続用
ジャンパーソケットなど
MABTB-OP2MARUDUINO化部品セットArduino基板を使用しないで
AVRを使用してMARUDUINO化する
部品セット
MABTB-OP3Xbee拡張部品セットXbeeを使用するための部品セット
MABTB-OP4±15V電源部品セット基板上に±15Vの電源を作り出す部品セット
MABTB-OP5リアルタイムクロック部品セット基板上にリアルタイムクロック信号を
生成する回路の部品セット
MABTB-OP67セグメントLED&24キー拡張部品セットI2C制御の拡張I/O機能を使用した16個の7セグメントLEDと
24個のタクトスイッチの部品セット

【参考情報】http://maruduino.blog.so-net.ne.jp/2010-09-18
