ステッピングモータドライバIC(TB67S179FTG)評価基板【MTO-EV004FTG(TB67S179FTG)】

ステッピングモータドライバIC(TB67S179FTG)評価基板【MTO-EV004FTG(TB67S179FTG)】

数量
1個以上
¥5,200(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

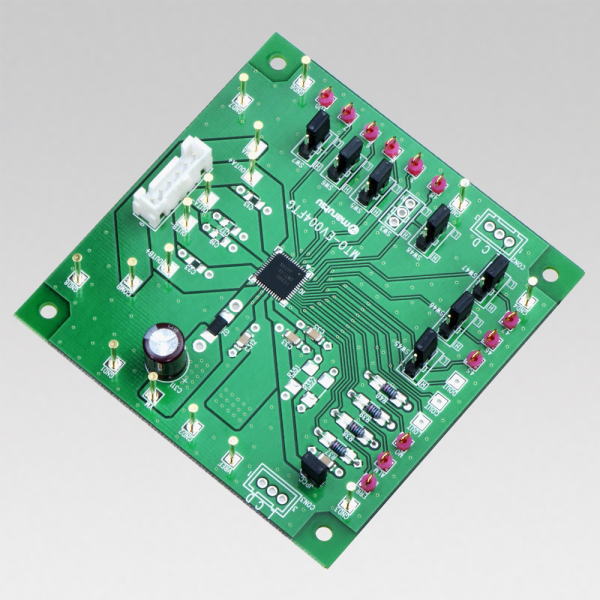

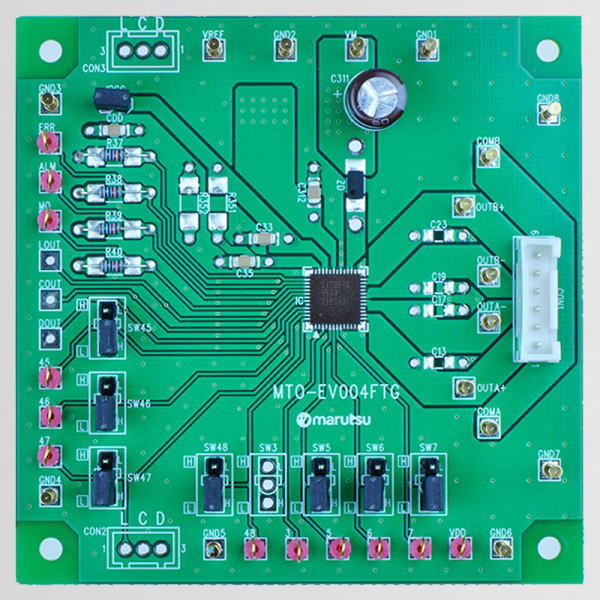

東芝製のステッピングモータドライバIC(TB67S179FTG)の評価基板

TB67S179は、PWMチョッパ型2相ユニポーラ駆動、CLK-IN制御方式のステッピングモータドライバです。BiCDプロセスを採用し、モータ駆動電圧45V 、最大定格電流1.5Aを実現しています。
本評価ボードではIC評価をするための部品を実装しており、PWM定電流駆動にて、2相、1-2相、W1-2相、2W1-2相、4W1-2相、8W1-2相の各励磁駆動をすぐ試すことができます。ステッピングモータの低騒音+低振動を是非、体感してみて下さい。

●主な仕様
・搭載デバイス:TB67S179FTG
・モータ電源電圧:80V(max)
・モータ出力電圧:80V(max)
・モータ出力電流:1.5A(max)
・許容損失:1.3W
・逆電流防止機能を搭載
・エラーフラグ出力(過電流/過熱検出機能動作時)機能を搭載
・各種異常検出機能(過熱検出(TSD)、過電流検出(ISD)、低電圧検出(POR))を搭載
・スタンバイ(省電力)機能を搭載
・ブレーキ機能を搭載
・低オン抵抗(0.5Ω (Typ.)) の出力MOSFETを内蔵
・高耐圧/大電流(Specは絶対最大定格および動作保証条件を参照してください)
・内部回路制御用VCCレギュレータを搭載
・固定オフ時間を外付け部品により設定可能
・動作温度範囲:−20℃〜+85℃
