アンプ内蔵圧力センサー 電流出力4-20mA 定格圧力0~0.1MPa(abs.)【PA-848-102A-R2】

アンプ内蔵圧力センサー 電流出力4-20mA 定格圧力0~0.1MPa(abs.)【PA-848-102A-R2】

メーカー名:
型番:
PA-848-102A-R2
環境区分:
RoHS対応
品質ランク:
M1
数量

納期:
5日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥47,921.00
(税込¥52,713.00)
10個以上
¥45,525.00
(税込¥50,077.00)
30個以上
¥44,087.00
(税込¥48,495.00)
50個以上
¥41,691.00
(税込¥45,860.00)

こちらからもご購入いただけます

バルク
1 個以上
¥54,198.94
(税込 ¥59,618.83)

アンプ内蔵圧力センサー 電流出力4-20mA 定格圧力0~0.1MPa(abs.)【PA-848-102A-R2】の概要

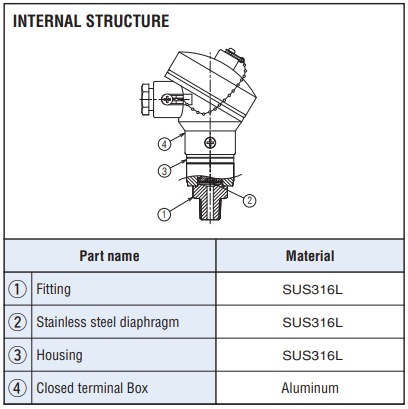

端子箱を用いた堅牢構造、IP67対応。 ●屋外設置向けに端子箱を用いた堅牢なIP67防水構造 ●受圧部温度100℃まで対応 ●アンプ内蔵の4〜20mA DC出力 ●2重ダイアフラム構造(SUS316Lダイアフラム、オイル封入型)による高耐食性 ●端子箱式屋外設置用圧力センサとしては業界最小クラス
【型式一覧】
圧力レンジ0~0.1MPa abs.
指示方式絶対圧
継手形状R 1/4

【一般仕様】
●PA-848:特記ない場合、周囲温度 Ta=25±5℃、駆動電圧 Vopr=24V DC、負荷抵抗RL=250Ω、圧力範囲 Pin=Pr で規定する。
定格圧力範囲0~0.1MPa abs.
最大圧力0.2MPa abs.
破壊圧力0.3MPa abs.
形(指示方式)絶対圧
動作温度周囲温度:-20~70℃、受圧部:-20~100℃ 凍結無きこと
絶縁抵抗100MΩ以上(充電部一括と継手間 500V DC)
補償温度0~50℃
動作湿度35~85%RH 結露無きこと
保存温度-20~80℃
適用媒体SUS316Lを腐食させない気体、液体
Oリング(フッ素ゴム)を腐食させない気体、液体(G2継手)
圧力ポート/継手形状R 1/4
質量Approx. 250g
保護構造IP67

【アナログ出力】
出力電流4~20mA
ゼロ電流4±0.2mA
スパン電流16±0.4mA
直線性±0.5% FS
温度特性ゼロ/ スパン ±0.06% FS/℃
電源電圧21.6~26.4V DC(リップル含む)
負荷抵抗500Ω以下

【環境特性】
項目試験方法規格
振動10~500Hz 1.5mm以下
98.1m/s^2 3方向 各2時間
試験後のアナログ出力(Izero、Ispan)の変化量は±2%FSとする。 注1
衝撃490m/s2 3方向 各3回同上 注1
圧力サイクル0~Pr 10^6同上 注1
耐湿性40℃ 90~95%RH 240時間同上 注1
注1.試験後のアナログ出力(Vzero、Vspan)の変化量は±2%FSとする。

【使用において】
●継手内部に針金等の異物を挿入しますと、内部のダイアフラムを破損しますので絶対に行わないで下さい。
●ケーブル配線口は付属のケーブルグランドでしっかりと締付け、水等の侵入が無いよう処置して下さい。
●ご使用環境により、ケーブルグランドや本体のフタが緩み防水性が低下する場合がありますので、緩み止めや定期的な増し締めを行って下さい。
●本製品はケーブルを通して大気圧導入を行いますので、大気圧導入チューブを内蔵したケーブルの使用を推奨致します。
●配線は電源OFF状態で行って下さい。各端子間を短絡しますと、内部回路を破損しますのでご注意下さい。また、誤配線しないようご注意下さい。
