3軸加速度センサーKXR94-2050 DIP化モジュール【MDK022】

3軸加速度センサーKXR94-2050 DIP化モジュール【MDK022】

数量
1個以上
¥990(税抜)
自社在庫数
87

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

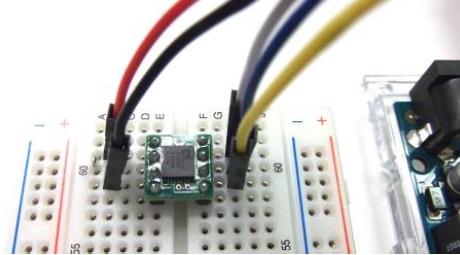

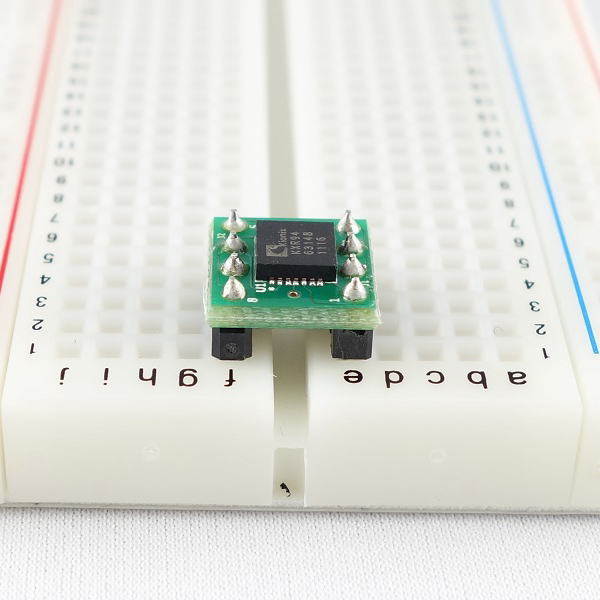

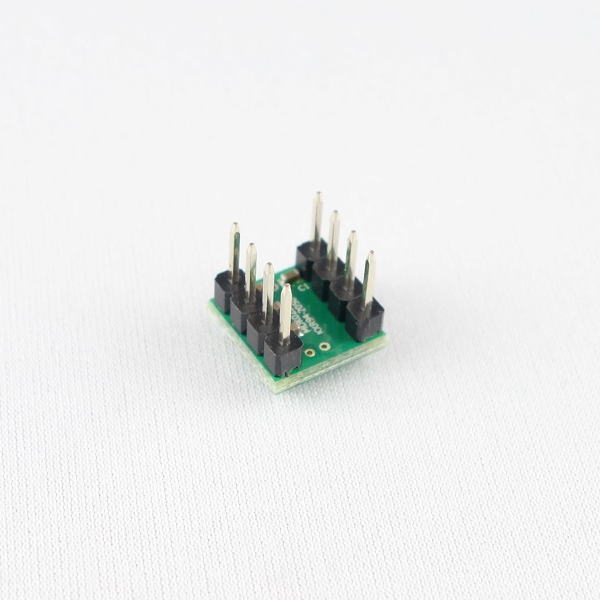

KXR94-2050をDIP化した3軸加速度センサーモジュール
KXR94-2050は、米国Kionix社製の3軸加速度センサーです。フルスケールで±2gの加速度を3軸(X軸、Y軸、Z軸)方向で検出することができます。0gのときの出力電圧は、電源電圧の1/2になります。MDK022は、KXR94-2050をブレッドボードやユニバーサル基板で扱いやすい2.54ピッチのDIP形状にしました。KXR94-2050は14ピンのDFNパッケージですが、使いやすくするために内蔵されているマルチプレクサ機能は使用せず、MDK022では8ピンにピン数を減らしています。

●主な仕様
・電源電圧:+2.5V~+5.25V(推奨電圧+3.3V)
・消費電流:1030μA(typ)
・待機時消費電流:5μA(max)
・測定レンジ:±2g
・感度:660mV/g(25℃、Vdd=3.3V時)
・ゼロg時オフセット電圧:1.65V(25℃、Vdd=3.3V時)
・測定値出力:アナログ電圧値
・1kHz LPF内蔵、周波数帯域800Hz
・動作温度範囲:-40~+85℃
833004 0000000200897353 _3S523 MDK022 回路図
