筐体内組込型平面アンテナ 50mmケーブル【MW-A-P2010-05】

筐体内組込型平面アンテナ 50mmケーブル【MW-A-P2010-05】

メーカー名:
型番:
MW-A-P2010-05
品質ランク:
M1
数量

1個以上
¥450.00
(税込¥495.00)
自社在庫数
46

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

筐体内組込型平面アンテナ 50mmケーブル【MW-A-P2010-05】の概要

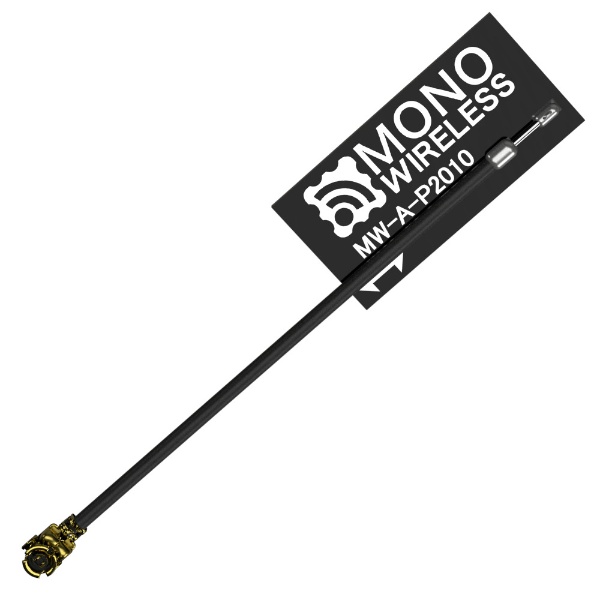

筐体内組込型平面アンテナ

以下のような場合に使用が可能なアンテナです。

  • ■ケースの外に突起物が許されない時
  • ■狭い筺体にアンテナを組み込みたい時
  • ■ワイヤアンテナの性能が出ない時
  • ■TWELITE-トワイライトから離してアンテナを設置したい時

狭いスペースに配置することができ、高い性能を発揮します。
樹脂ケースの内側に貼り付けて使用するためにアンテナの裏面には両面テープが添付されています。
小型で高性能なダイポールアンテナです。通信性能を保ちつつ、小型、薄型を追求しています。
理想的な設置環境化ではTWE-AN-P4208に比較して利得はやや低いですが、金属物体が近くにある場合にTWE-AN-P4208に比べ性能低下への影響が少ないという特徴があります。

※ アンテナ性能は近くにある物(特に金属)に影響を受けます。

【仕様】
使用周波数2400〜2500MHz
偏波直線偏波
VSWR2以下
インピーダンス50Ω
コネクタU.FLコネクタ
備考裏側に両面テープ付き。
板厚2mmのABS樹脂板に貼付を推奨する
ケーブル長50mm
利得1.66dBi
