PYNQ-Z1 Zynq-7000 Development Board【6003-410-017】

PYNQ-Z1 Zynq-7000 Development Board【6003-410-017】

メーカー名:
型番:
6003-410-017
品質ランク:
M1
数量

自社在庫数
3
2022/07/01 17:26 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥41,789.00
(税込¥45,967.00)
10個以上
¥39,700.00
(税込¥43,670.00)
30個以上
¥38,446.00
(税込¥42,290.00)
50個以上
¥36,357.00
(税込¥39,992.00)

こちらからもご購入いただけます

1 個以上
¥47,075.38
(税込 ¥51,782.91)

PYNQ-Z1 Zynq-7000 Development Board【6003-410-017】の概要

●Description

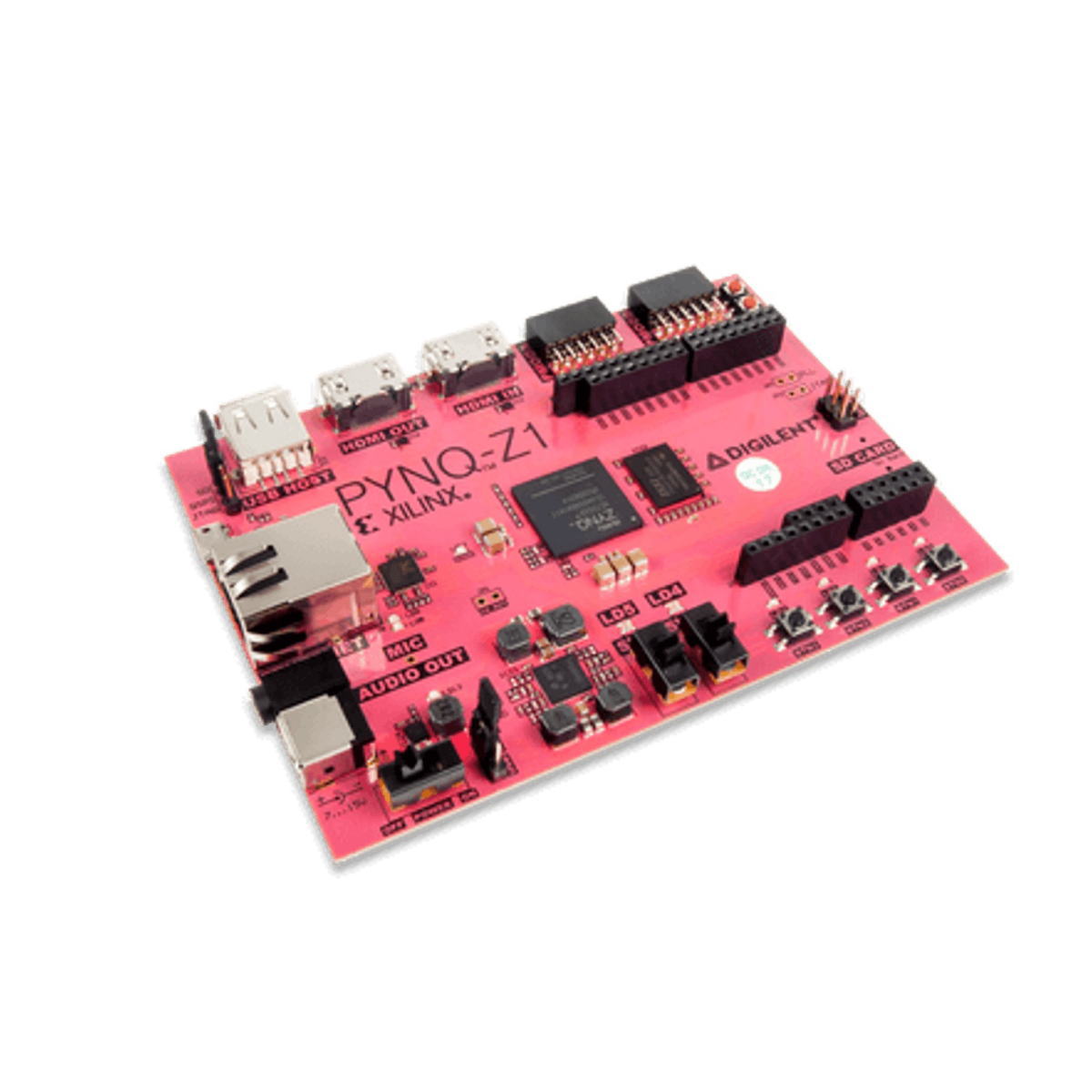

The PYNQ-Z1 board is designed to be used with the PYNQ open-source framework that enables embedded programmers to program the onboard SoC with Python. It is designed around the Xilinx Zynq-7000 SoC, which combines the programmable logic of an FPGA with a dual-core ARM Cortex-A9 processor.Hardware-wise, the PYNQ-Z1 is flexible and ready-to-use. It is similar in form factor and features to Digilent's Arty Z7, featuring popular Arduino headers, Pmod ports, onboard I/O, HDMI in/out, audio out, and USB and Ethernet connectivity. This makes the PYNQ-Z1 a versatile and easily customizable SoC development platform for applications such as computer vision, industrial control, IoT, encryption, and embedded computing acceleration.What really sets the PYNQ-Z1 apart is the PYNQ open-source framework. (See the Software tab for more details on the PYNQ framework.) The board can be booted from a microSD card containing PYNQ-Z1 boot image. The PYNQ-Z1 image can be downloaded for free and copied to a microSD card. See the Support Materials for additional information. You can also purchase a microSD with the image pre-loaded here.For designers who want to extend the base system by contributing new hardware libraries, Xilinx Vivado Design Suite WebPACK edition tools are available free of cost.For PYNQ projects and support, visit www.pynq.io.

●Features

・SoC Features:
 〇ZYNQ XC7Z020-1CLG400C
 〇650MHz dual-core Cortex-A9 processor
 〇DDR3 memory controller with 8 DMA channels and 4 high performance AXI3 slave ports
 〇High-bandwidth peripheral controllers: 1G Ethernet, USB 2.0, SDIO
 〇Low-bandwidth peripheral controller: SPI, UART, CAN, I2C
 〇Programmable from JTAG, Quad-SPI flash, and microSD card
 〇Artix-7 family programmable logic
  ■13,300 logic slices, each with four 6-input LUTs and 8 flip-flops
  ■630 KB of fast blockRAM
  ■4 clock management tiles, each with a phase-locked loop (PLL) and mixed-mode clock manager (MMCM)
  ■220 DSP slices
  ■On-chip analog-to-digital converter (XADC)
・Memory:
 〇512MB DDR3 with 16-bit bus @ 1050Mbps
 〇16MB Quad-SPI Flash with factory programmed globally unique identifier (48-bit EUI-48/64 compatible).
 〇MicroSD slot
・Power:
 〇Powered from USB or any 7V-15V source (see recommended products)
・USB and Ethernet:
 〇USB-JTAG Programming circuitry
 〇USB-UART bridge
 〇USB OTG PHY (supports host only)
 〇Gigabit Ethernet PHY
・Audio and Video:
 〇Electret microphone with pulse density modulated (PDM) output
 〇3.5mm mono audio output jack, pulse-width modulated (PWM) format
 〇HDMI sink port (input)
 〇HDMI source port (output)
・Switches, push-buttons, and LEDs:
 〇4 push-buttons
 〇2 slide switches
 〇4 LEDs
 〇2 RGB LEDs
・Expansion Connectors:
 〇Two standard Pmod ports
  ■16 Total FPGA I/O
 〇Arduino/chipKIT Shield connector
  ■49 Total FPGA I/O
  ■6 Single-ended 0-3.3V Analog inputs to XADC
  ■4 Differential 0-1.0V Analog inputs to XADC

・Product Compliance:
 〇HTC:8471500150
 〇ECCN:5A992.c

●What's Included

・PYNQ-Z1 development board

The board does not include a power supply, USB cable, Ethernet cable, or microSD card as these are tools interchangeable between many other products. If you do not have any of these required accessories, they are available here.
