商品説明

【概要】

Renesas Starter Kit for RL78/G13は、RL78/G13マイコン用の学習/評価ツールです。
E1エミュレータおよび統合開発環境CubeSuite+ を使用して、コーディングやデバッグを行うことができます。
また、Renesas Flash Programmerを使用して、ボード上のマイコンのフラッシュROMにプログラムを書き込むこともできます。
E1エミュレータを経由してホストPCと接続します。

こちらはE1エミュレータを付属していない製品です。


【仕様】

搭載マイコン R5F100LEAFB
入力クロック メイン:20MHz / サブ:32.768kHz
ポテンショメータ 単回転タイプ, 10kΩ
LED 電源用:(緑) x 1
 ユーザ用:(緑) x 1, (橙) x 1, (赤) x 2
スイッチ リセットスイッチ x 1
 ユーザスイッチ x 3
DC電源コネクタ 5V 入力
E1 コネクタ 14ピン ボックスヘッダ
RS232 コネクタ 9ピン D-sub
LCDディスプレイコネクタ 14ピン ソケット
LINコネクタ 2.54mmピッチ, 3ピン (VBAT x1, LINバスライン x1, GND x1)
マイコンピンヘッダ 2.54mmピッチ, 36ピン x 4 (J1, J2, J3, J4)
拡張基板インタフェース 2.54mmピッチ, 26ピン x 2 (JA1, JA2), 24ピン x 2 (JA5, JA6)

※拡張基板インタフェース、LINコネクタ、マイコンピンヘッダは製品に付属していません。
※実装しているポテンショメータの仕様は、メーカのサイトを参照してください。
  メーカ名:PIHER社 型名:N6シリーズ

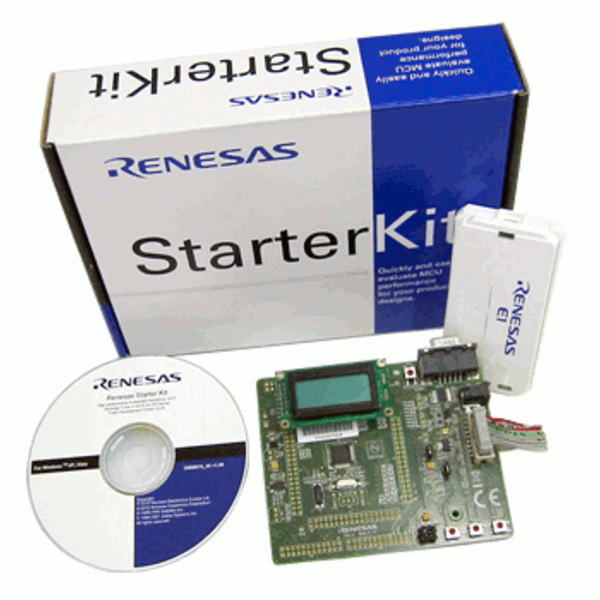

【製品構成】

● CPUボード
● LCDディスプレイモジュール(着脱可)
● ポテンショメータ用調整シャフト(着脱可)
● 接続ケーブル(USBケーブル、ユーザインタフェースケーブル)
● クイックスタートガイド
● CD-ROM
  - ドキュメント :ユーザーズマニュアル等
  - 統合開発環境 :CubeSuite+ 無償評価版 / RL78、78K0Rコンパイラ
  - フラッシュメモリプログラマ :Renesas Flash Programmer 無償評価版

【注意】

CubeSuite+ 無償評価版は、サポート対象外です。また、正規版CubeSuite+に対し、一部、制限があります。
自動アップデート機能(アップデート・マネージャ)は使用できません。
使用可能なメモリの範囲は内部ROMの64KBと内部RAMに制限されます。


Renesas Flash Programmer 無償評価版は、サポート対象外です。

【動作環境】

●IBM PC/AT互換機(USB2.0インタフェース要)
●プロセッサ 1GHz以上(ハイパースレッディング、マルチコアCPUに対応)
●メモリ 推奨2GB以上、最低1GB以上(64ビット版Windows 7では2GB以上)
●ハードディスク 空き容量600MB以上
●ディスプレイ 1024 x 768以上の解像度、65536色以上
●I/O装置 CD-ROMドライブ
●Microsoft Windows XP / Windows Vista / Windows 7
●Windows OS以外に必要なソフトウェア環境
   - .NET Framework 3.5 SP1 + 言語パック
   - Microsoft Visual C++ 2008 SP1 ランタイム・ライブラリ
   - Internet Explorer 6.0以上
