Renesas Synergy Target Board Kit TB-S3A6【YSTBS3A6E10】

Renesas Synergy Target Board Kit TB-S3A6【YSTBS3A6E10】

メーカー名:
型番:
YSTBS3A6E10
品質ランク:
M1
数量

1台以上
¥4,999.00
(税込¥5,498.00)
20台以上
¥4,731.00
(税込¥5,204.00)
50台以上
¥4,482.00
(税込¥4,930.00)
自社在庫数
16

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Renesas Synergy Target Board Kit TB-S3A6【YSTBS3A6E10】の概要

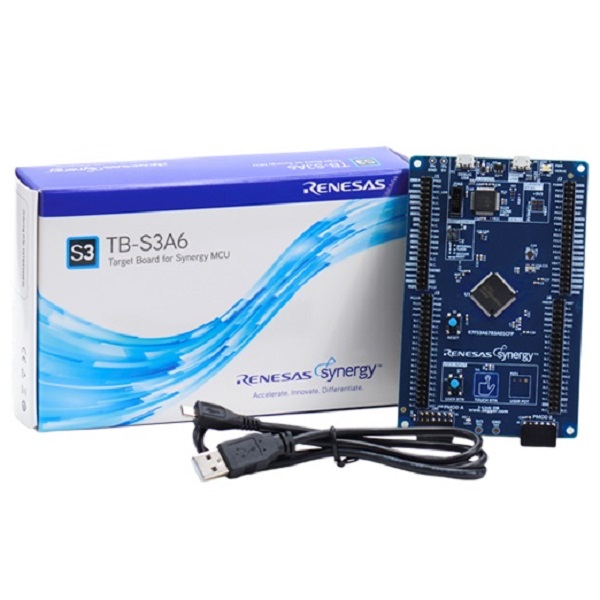

Renesas Synergy™プラットフォーム S3A6ターゲットボードキット
本キットは、Renesas Synergy?プラットフォーム マイクロコントローラS3A6グループのための評価、試作、開発エントリーキットです。ターゲットボードには、MCUの信号やオンボードの周辺機器にアクセスできるピンヘッダが搭載されています。なお、このキットを使用するには、Synergy Software Package(SSP)の最新バージョンと開発に必要な開発ツールを入手する必要があります。

付属するUSBケーブルを使用してS3A6ターゲットボードをPCに接続し、ボードに電源を入れます。電源が投入されると、ボード上のステータスLEDが緑色に変わり、正常に動作していることを確認できます。
このキットには、0.5秒ごとにユーザーLEDを点滅させるデモアプリケーションが入っています。このアプリケーションは、ボードの電源が投入されるとすぐに実行を開始します。

初めて使用される方は、スタートガイドをご覧ください。スタートガイドには、Renesas Synergy? Galleryにアカウントを登録する方法、無料のSSP開発者ライセンスを取得する方法、必要なソフトウェアとツールをダウンロードしてインストールする方法が記載されています。

●Renesas Synergy? MCU(S3A6)の仕様
・型名:R7FS3A6783A01CFP
・最大動作周波数48MHzのARM Cortex M4コア(FPU内蔵)
・256KBのコード用フラッシュメモリ
・8KBのデータ用フラッシュメモリ
・32KBのSRAM
・100ピンQFP(Quad Flat Package)

●S3A6ターゲットボードキットの仕様
・MCUのすべての信号にアクセスできるピンヘッダ
・Segger J-Link オンボードデバッガ搭載
・デバッグ用USBコネクタから+5Vの主電源入力(オプションでピンヘッダから3.3V入力も可)
・MCUの電源とバッテリ出力電流を観測するジャンパー
・USB2.0フルスピード対応ポート(microB)
・ステータスLEDとユーザーLED、ユーザーボタン(機械式と静電容量式)
・外部デバッグプローブ接続用の10ピンヘッダ(オプション)
・32.768kHz RTCC用水晶と12MHz MCU用クロック水晶
・MCUのリセット用プッシュボタン
・MCUのブート設定用ジャンパー

より詳しい製品情報はメーカー公式ページからご覧いただけます。
