Arduino用ユニバーサル基板【UB-ARD01WH】

Arduino用ユニバーサル基板【UB-ARD01WH】

数量
仕上処理
1枚以上
¥570.00(税抜)
50枚以上
¥542.00(税抜)
自社在庫数
48

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

【仕様】
・材質:両面ガラスエポキシ(FR-4)
・寸法:53.34mmx68.58mm
・板厚:1.6t
・仕上処理:スルーホールハンダ、両面レジスト(白)/部品面シルク(黒)
・パターン:2.54mmピッチ、ドットパターン、穴径0.9φ
・その他:付属品
接続用コネクタ(6ピン×2、8ピン×2)

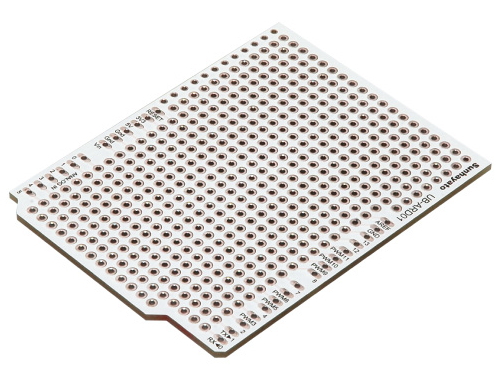

・オープンソースのマイコン基板「Arduino」と同サイズのユニバーサル基板です。

・コネクタ位置をArduinoに合わせていますので、ずれることなくArduinoに装着できます。

・コネクタの各ピンの信号名をシルク印刷で表記しています。

・はんだ付けがしやすい大きなランドを採用しています。

・白レジストなので照明・イルミネーションのシールドに最適です。

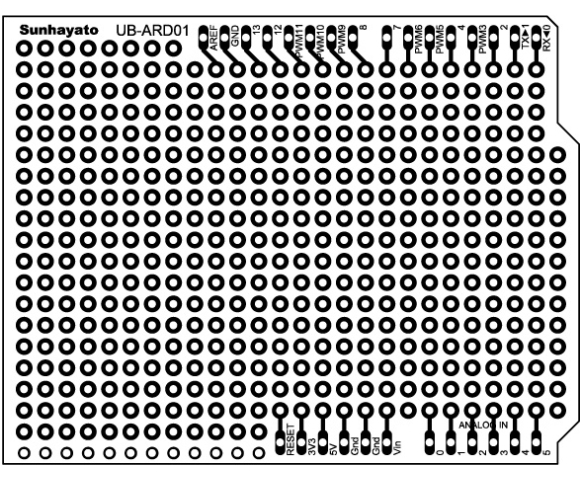

94448 0000000200106739 #S-061 UB-ARD01WH 回路図
