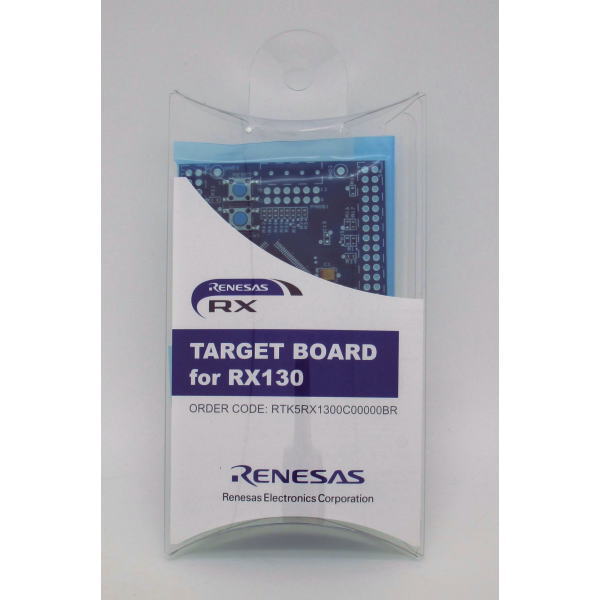

Target Board for RX130【RTK5RX1300C00000BR】

Target Board for RX130【RTK5RX1300C00000BR】

メーカー名:
型番:
RTK5RX1300C00000BR
品質ランク:
M1
数量

1個以上
¥2,980.00(税抜)
20個以上
¥2,831.00(税抜)
自社在庫数
14

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

Target Board for RX130【RTK5RX1300C00000BR】の概要

Target Board for RX130はルネサスマイクロコントローラ用の評価ツールです。

本製品は以下の特徴を含みます:

  • ・ルネサスマイクロコントローラのプログラミング
  • ・ユーザコードのデバッギング
  • ・スイッチ、LED のユーザ回路
  • ・サンプルアプリケーション*1
  • ・周辺機能初期化コードのサンプル*1

*1: Web サイトからのダウンロードで入手可能です。

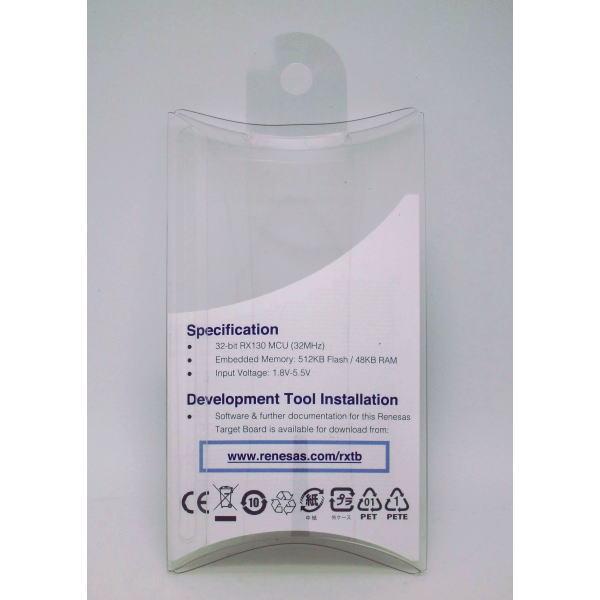

【仕様】
評価MCU型番:R5F51308ADFP
パッケージ:100-pin LFQFP
内蔵メモリ:ROM 512KB+8KB、RAM 48KB
基板サイズ大きさ:53.34mmx90.0mm
厚さ:0.8mm
電源USBコネクタ:5V入力
電源IC:5V入力、3.3V出力
外部電源供給用ヘッダ*2:3.3V入力、2ピン、1個
消費電流最大200mA
電流測定ヘッダ*2ヘッダ:2ピン、1個
メインクロック*2面実装型:HC-49
リード型:2.54mmピッチ スルーホール ×3
サブクロック*2リード型:スルーホール ×2(九州電通製:NC-26相当)
プッシュスイッチリセットスイッチ×1
ユーザスイッチ×1
LED電源用:(緑)×1
ユーザ用:(緑)×2
ACT LED:(緑)×1
USBコネクタコネクタ:USB-miniB、5ピン
Pmodコネクタ*2コネクタ:アングル型、12ピン
MCUヘッダ*2ヘッダ:50ピン、2個
カットパターン8箇所
電源選択ヘッダ*2ヘッダ:3ピン、1個
エミュレータリセットヘッダ*2ヘッダ:2ピン、1個

*2: 部品は実装されていません。
*2: 部品は付属していません。
