VAQ4BK
押しボタンスイッチ
マルツコード：
M9535-75
箱番号：
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数：
29個
（ 2025/05/26 13:46 現在）

出荷予定日：
2025/5/26
16:00
までのご注文で
2025/5/26
出荷
数量
色
1個以上
￥651.00
(税込￥716.00)
50個以上
￥619.00
(税込￥680.00)
100個以上
￥573.00
(税込￥630.00)

押しボタンスイッチ【VAQ-4B-K】

の概要
丸胴(φ10.5mm)、丸形、 黒、 IP00、 モーメンタリ、 1c、タブ (#187)/はんだづけ共用端子

動作特性
動作に必要な力(OF)最大1.96N
もどりの力(RF)最小0.39N
動作までの動き(PT)最大1.3mm
種類押ボタンスイッチ
胴体形状丸胴形(φ10.5mm)
照光/非照光非照光
操作部操作部形状丸形
操作部色黒
動作機能モーメンタリ
接点定格接点構成1c
開閉能力(AC)抵抗負荷: AC125V 15A/AC200V 15A
ランプ負荷: AC125V 2A/AC200V 2A
誘導負荷: AC125V 10A/AC200V 10A
電動機負荷: AC125V 3A/AC200V 3A
開閉能力(DC)抵抗負荷: DC8V 15A/DC30V 10A/DC125V 0.6A/DC250V 0.3A
ランプ負荷: DC8V 4A/DC30V 4A/DC125V 0.1A/DC250V 0.05A
誘導負荷: DC8V 10A/DC30V 10A/DC125V 0.6A/DC250V 0.3A
電動機負荷: DC8V 6A/DC30V 4A/DC125V 0.1A/DC250V 0.05A
開閉能力説明数値は定常電流を示す。
ランプ負荷とは10倍の突入電流を有するもの。
誘導負荷とは力率0.4以上(AC)、時定数7ms以下(DC)のもの。
電動機負荷とは6倍の突入電流を有するもの。
測定条件: 周囲温度 20±2℃、周囲湿度 65±5%RH、操作ひん度 20回/min
端子仕様タブ (#187)/はんだづけ共用端子
許容操作頻度電気的: 20回/分
機械的: 120回/分
許容突入電流常時閉路: 最大36A
常時開路: 最大36A
絶縁抵抗100MΩ以上 (DC500Vメガ)
耐電圧同極端子間: AC1000V 50/60Hz 1min
充電金属部とアース間: AC1500V 50/60Hz 1min
各端子と非充電金属部間: AC1500V 50/60Hz 1min
耐振動誤動作: 10～55Hz 複振幅 1.5mm (誤動作1ms以内)
耐衝撃耐久: 最大500m/s2
誤動作: 最大200m/s2 (誤動作1ms以内)
周囲温度範囲使用時: -25～80℃ (ただし、氷結、結露しないこと)
保存時: -25～80℃ (ただし、氷結、結露しないこと)
周囲湿度範囲使用時: 35～85%RH
保護構造IP00
感電保護クラスClass II
PTI（トラッキング特性）175
汚染度3 (IEC947-5-1)

↑その他のオムロン製品情報はこちらからご覧いただけます↑

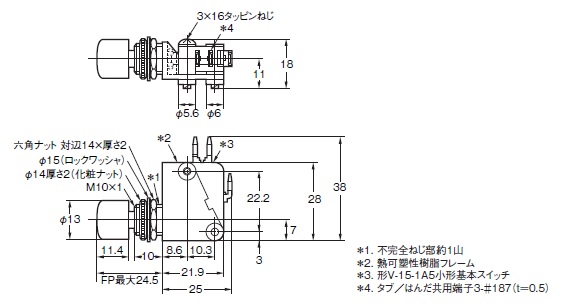

953575 0000000200013114 DL-238 VAQ4BK 回路図
