2.5mmモノラルジャック【MJ-165H】

2.5mmモノラルジャック【MJ-165H】

メーカー名:
型番:
MJ165H
箱番号:
品質ランク:
M1
数量
パネル絶縁

自社在庫数
229
2022/07/02 11:22 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥120.00
(税込¥132.00)
100個以上
¥108.00
(税込¥118.00)
200個以上
¥96.00
(税込¥105.00)
500個以上
¥84.00
(税込¥92.00)

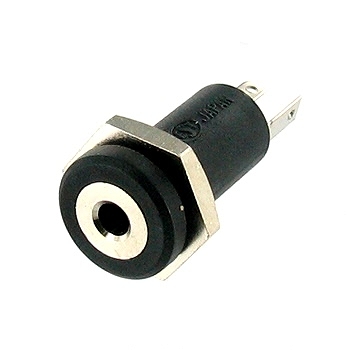

2.5mmモノラルジャック【MJ-165H】の概要

  • パネル取り付け形のモノラルミニジャックです。
  • 丸型で省スペース、端子がすべて後端にまとまっているので、配線の取り回しがすっきりします。
  • 背面が覆われているためホコリや異物の侵入を防ぎます。
  • スリーブ(グラウンド)端子は絶縁型で、パネルから絶縁したい場合も絶縁ブッシュなどを使用せず直にねじ止めして使用できます。


  • 【仕様】
    ・コネクタの形態:2.5mmジャック
    ・ステレオ/モノラル:モノラル
    ・極数:2極
    ・形式(ストレート、L型):ストレート
    ・材質:プラスチック
    ・備考:


    □絶縁と非絶縁について

    パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

    ・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
    ・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

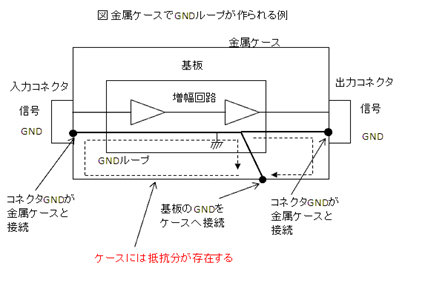

    絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

    ※GNDループとは
     配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
