MJ071H
2.5mmステレオジャック
マルツコード：
M9976-
箱番号：
品質ランク：
M1
在庫のある営業所( 8営業所 )
自社在庫数：
338個
（ 2025/05/22 04:47 現在）

出荷予定日：
2025/5/22
16:00
までのご注文で
2025/5/22
出荷
数量
パネル絶縁
1個以上
￥179.00
(税込￥196.00)
100個以上
￥162.00
(税込￥178.00)
200個以上
￥144.00
(税込￥158.00)
500個以上
￥126.00
(税込￥138.00)

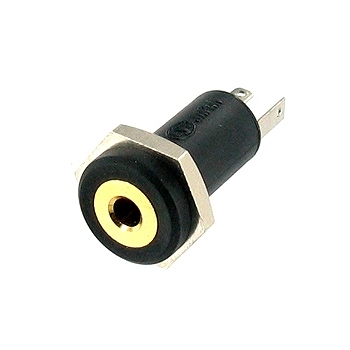

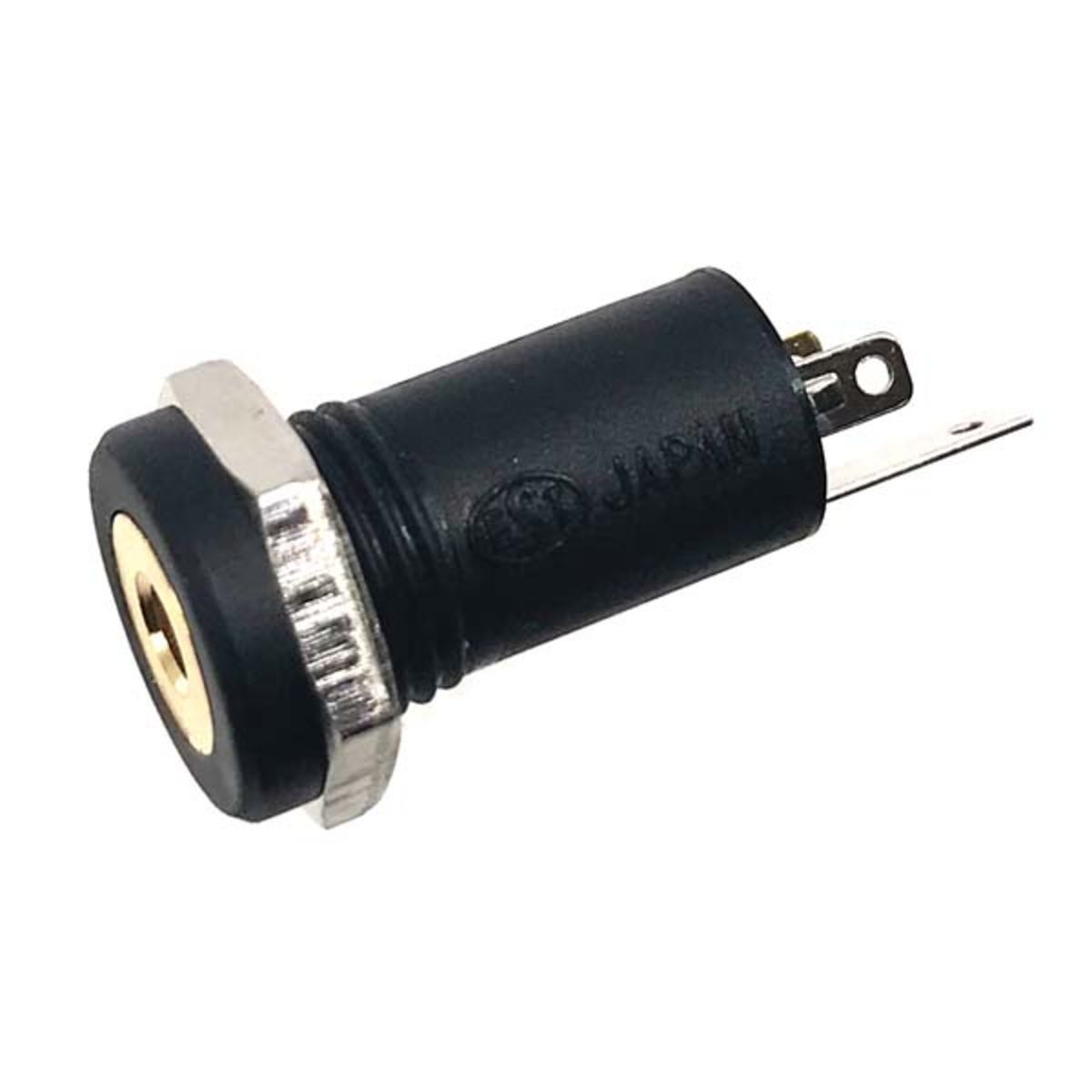

2.5mmステレオジャック【MJ-071H】

の概要

ケース取り付け型2.5mm径のステレオジャックです。ケースとは電気的に絶縁されています。

  • パネル取り付け形のステレオミニジャックです
  • 丸型で省スペース、端子がすべて後端にまとまっているので配線の取り回しがすっきりします
  • 背面が覆われているためホコリや異物の侵入を防ぎます
  • スリーブ(グラウンド)端子は絶縁型でパネルから絶縁したい場合も絶縁ブッシュなどを使用せず直にねじ止めして使用できます


    • 【仕様】
    ・コネクタの形態：2.5mmジャック
    ・ステレオ/モノラル：ステレオ
    ・極数：3極
    ・形式（ストレート、L型）：ストレート
    ・材質：プラスチック
    ・備考：


    □絶縁と非絶縁について

    パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

    ・絶縁タイプのものはコネクタのGND端子がパネルと接続（接触）されない。
    ・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

    絶縁タイプのコネクタは「GND（グランド）ループ」を作りたくない場合に用います。

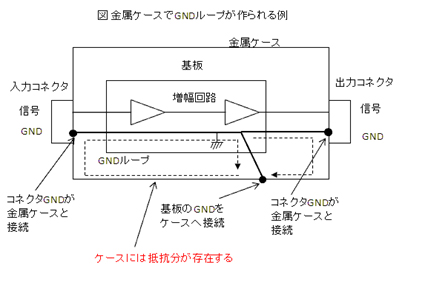

    ※GNDループとは
    　配線がループ（輪）になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。
