ST5540
漏れ電流試験器
マルツコード：
M2560-826
品質ランク：
A
即納在庫数：
0個
（ 2025/12/13 09:38 現在）

納期：
5営業日程度
数量
1個以上
￥462,000.00
(税込￥508,200.00)

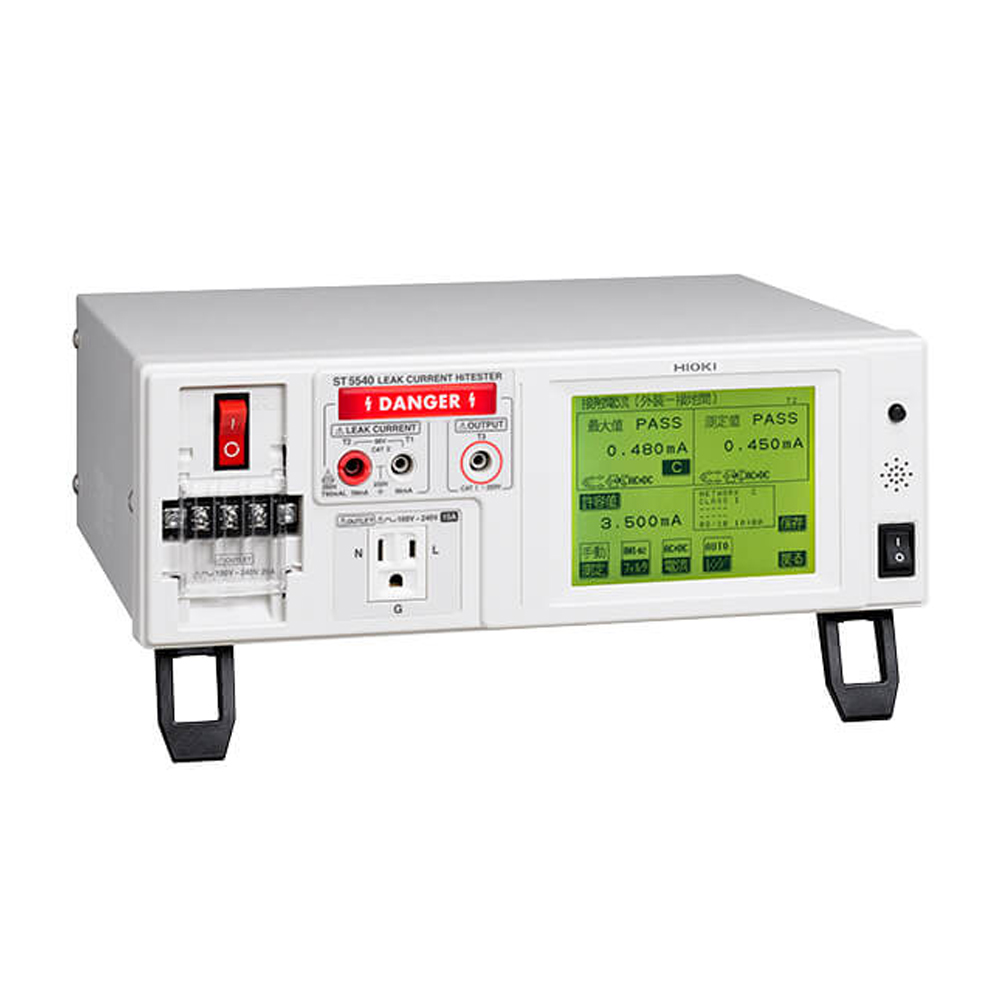

漏れ電流試験器【ST5540】

の概要

※エンドユーザー情報が必要な商品です。
ご購入いただく際は、エンドユーザー様の会社名・所在地(市区町村)のご提供をお願いします。「ご注文情報の入力」画面下の【コメント/ご要望】欄にエンドユーザー様の会社名・所在地(市区町村)をご記入ください。

※校正書類(有料)をご希望のお客様は、「ご注文情報の入力」画面下の【コメント/ご要望】欄にてご依頼ください。

電気安全に不可欠な漏れ電流測定

●特長

・医用電気機器: 電気的安全性試験：IEC60601-1：2005 Ed 3.0, JIS T 0601-1：2012が強制適用
（※2012年6月1日以降EU地域で販売する医用電気機器が対象）ST5540は2017年現在最新のIEC 60601-1:2005+ A1:2012 (Ed 3.1), およびIEC62353に対応
（※2017年6月1日以降日本国内で販売する医用電気機器が対象）ST5540は2017年現在最新のJIS T 0601-1:2012 追補1:2014に対応
・一般電気機器: 電気用品安全法/JIS/IEC/ULの規格に対応
・無停電極性切替機能を搭載,タクトタイムを大幅に削減
・定格電流20Aまで対応し、新規格製品にも余裕を持って対応可能
・対話形式で簡単操作のタッチパネル
・通信機能と外部I/O装備で、製造ラインでの自動検査に対応

●仕様（確度保証期間1年)

測定方式人体模擬抵抗間の電圧降下測定による電流値計算表示
真の実効値測定,測定部は本体接地とフローティング
測定モード漏れ電流測定, 電圧測定, 保護導体電流測定
対応規格【NW:人体模擬抵抗】【NW-A】 電気用品安全法: 技術上の基準を定める省令
【NW-B1】 医用電気機器: IEC 60601-1:1988+ A1:1993+ A2:1995, JIS T 0601-1:1999
【NW-B2】 医用電気機器: IEC 60601-1:2005+ A1:2012, JIS T 0601-1:2012 追補1: 2014, IEC 62353
【NW-C】 接触電流と保護導体電流の測定: IEC 60990:2016
測定/制御/研修室の電気装置: IEC 61010-1:2010+ A1:2016
情報技術機器: IEC60950-1:2005+ A1:2009+ A2:2013
オーディオ/ビデオ/類似機器: IEC 60065:2014
Personnel Protection Systems for EV: UL 2231-1:2012 (修正2016), UL-2231-2：2012 (修正2016)
【NW-D】 UL用: UL1492:1996 (修正2013)
【NW-G】 測定/制御/研修室の電気装置, 湿った状態の電流測定回路: IEC 61010-1:2010+ A1:2016
漏れ電流計部接地漏れ電流, 接触電流 3種, 患者漏れ電流 7種, 患者測定電流, 合計患者漏れ電流 4種, フリー電流測定, 外装漏れ電流 3種
測定電流DC, AC (真の実効値, 0.1 Hz〜1 MHz), AC+DC (真の実効値, 0.1 Hz〜1 MHz), ACpeak (15 Hz〜1 MHz)
測定レンジ構成DC, AC, AC+DC時: 50.00 m / 5.000 m / 500.0 µ/ 50.00 µA
ACpeak時: 75.0 m / 10.00 m / 1.000 m / 500.0 µA
測定確度 (電流測定)DC測定: ± 2.0 % rdg. ± 6 dgt. (代表値)
AC/ AC+DC測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜100 kHz, 代表値)
ACpeak測定: ± 2.0 % rdg. ± 6 dgt. (15 Hz〜10 kHz, 代表値)
インタフェース外部I/O, 医療機器用リレー出力, USB 1.1 (通信), RS-232C
各種機能110%電圧印加, 自動試験, データ記憶100台分, 時計, データバックアップ, プリント出力 (オプション), 他
本体用電源AC 100 V/ 120 V/ 220 V/ 240 V (発注時指定), 50/60 Hz, 定格電力 30 VA
被測定物用電源入力AC 100〜250 V, 50/60 Hz, 端子台からの定格電流入力: 20 A
被測定物用電源出力端子台からの出力: 20 A, アウトレットからの出力: 15 A
寸法・質量320W × 110H × 253D mm, 4.5 kg
付属品テストリード L2200 (ST5540用, 赤 ×2/黒 ×1) 1セット, 面接触プローブ 9195 ×1, 電源コード ×3, 測定ライン用予備ヒューズ ×1, 取扱説明書 ×1, CD-ROM ×1
