POLOLU-4972
Pololu TB67H453搭載 ブラシモータードライバ
マルツコード：
M3430-358
品質ランク：
M1
自社在庫数：
0個
（ 2025/08/22 04:11 現在）

提携先在庫数：2個(2025/08/21 09:00現在)

出荷予定日：
2025/8/28
16:00
までのご注文で
2025/8/28
出荷
数量
1個以上
￥650.00
(税込￥715.00)

Pololu TB67H453搭載 ブラシモータードライバ【POLOLU-4972】

の概要

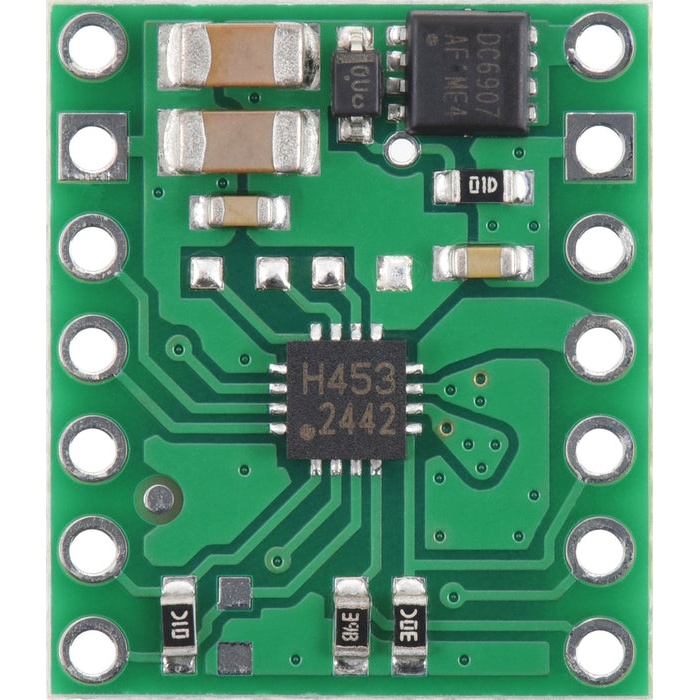

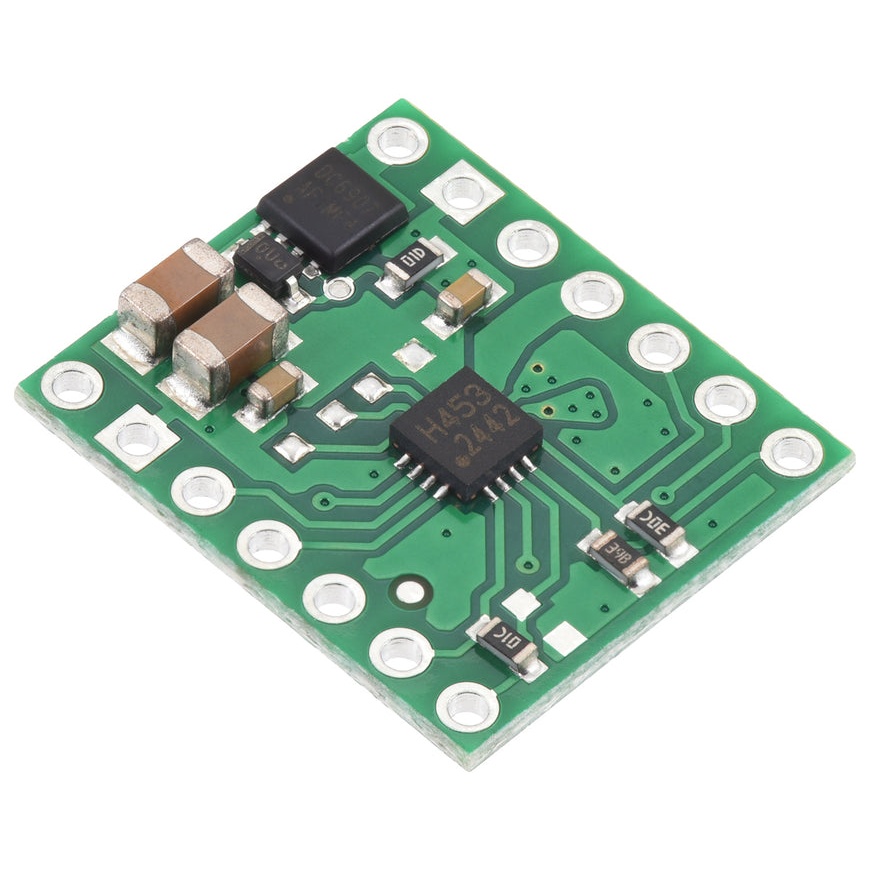

TB67H453を搭載しブラシモーターをひとつ(双方向)または二つ(単方向)駆動できるDCブラシモーター用ドライバ基板です。

●特長

・DCブラシモーターをひとつ(双方向)または二つ(単方向)駆動できる
・統合された電流検知と調整可能なアクティブ電流制御
・ふたつの電流制御モード:サイクルごとまたは固定オフ時間
・低電圧ロックアウトおよび過電流・過熱保護
・キャリアボードに逆電圧保護素子を追加

●仕様

モータ供給電圧4.5 ～ 44 V
出力電流1.1 A 連続 (デフォルト電流制限は2 A)
ロジック電圧1.8 ～ 5 V のロジック電圧をサポート (最大 5.5 V)
三つの入力制御モード　位相/有効化(PH/EN)
　PWM制御
　独立ハーフブリッジ制御
寸法約15.2×17.8 mm

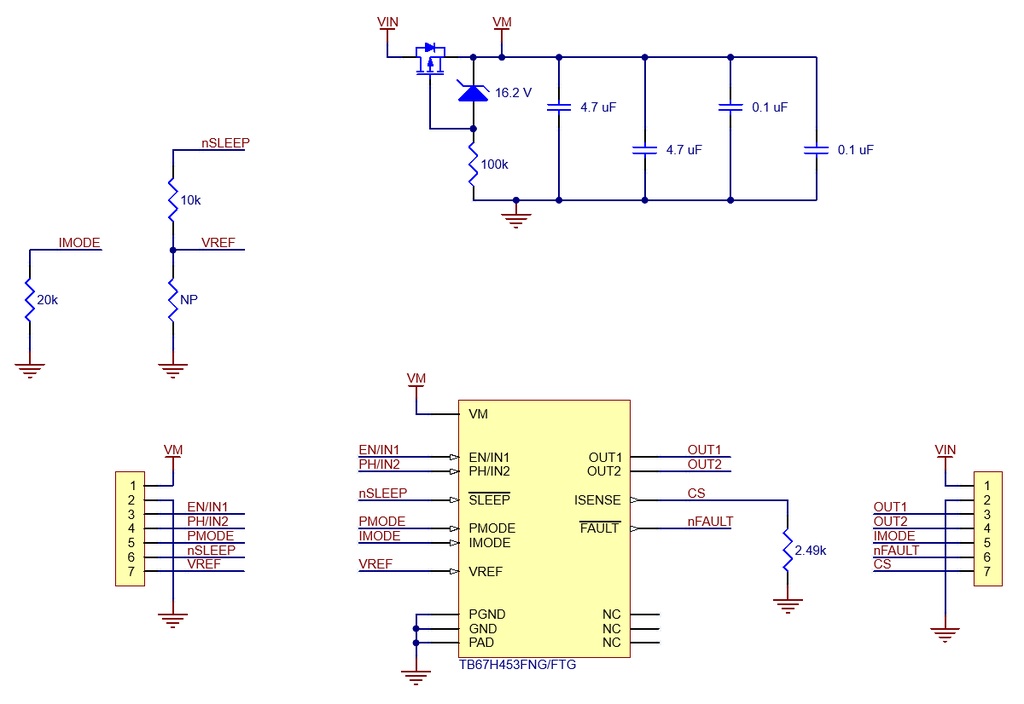

ドライバは、逆接続保護された電源入力であるVINピンに4.5 V ～ 44 Vの電圧を供給する必要があります。VMは逆電圧保護回路後の電源のアクセスポイントであり、このピンを使用してシステムの残りの部分に逆保護された電源を供給できます。

ドライバをデフォルトのスリープモードから解除するには、1.8 V ～ 5.5 V のロジック電圧をSLEEPピンに供給する必要があります。(注:SLEEPに供給されるロジック電圧レベルはVREFに影響し、したがって電流制限しきい値基準電圧に影響します。詳細については、以下の電流制限セクションを参照してください)。このロジック電圧は通常、制御デバイスと共有するか、制御デバイスからの出力によって供給して、スリープモードを動的に制御することができます。

TB67H453には、位相/有効化(PH/EN)、PWM(IN/IN)、独立ハーフブリッジの3つの制御モードがあります。PMODEピンによって制御インターフェイスが決定され、SLEEPピンによってドライバが有効になると状態がラッチされます。

【ご注意】
IC は通常使用時においても、自己発熱をします。TB67H453FTGはデータシート上、ピーク電流が3.5 Aとされていますが、Pololuのテストでは、キャリアボード上のチップは、過熱保護が作動してモーター出力が無効になるまで、1秒未満で定格ピーク電流を供給できることが分かりました。サーマルシャットダウンが発生するまで、数秒間はデフォルトの電流制限である2 Aで動作できました。サーマルシャットダウンをトリガーすることなく、数分間1.1 Aを維持することができました。これらのテストは、追加の冷却(強制気流やヒートシンクなど)なしで、オープンスペースの室温で実施されました。
この製品は、チップがオーバーヒートするずっと前に火傷するほど熱くなる可能性があります。この製品およびこれに接続されている他のコンポーネントを取り扱うときは注意してください。

【資料】
・TB67H453FNG/FTGデータシート
・寸法図
・3Dモデル
・ドリルガイド
