2.5mm4極ジャック【MJ068H】

数量
1個以上
¥150(税抜)
25個以上
¥118(税抜)
100個以上
¥99(税抜)
500個以上
¥91(税抜)
1000個以上
¥72(税抜)
自社在庫数
230

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

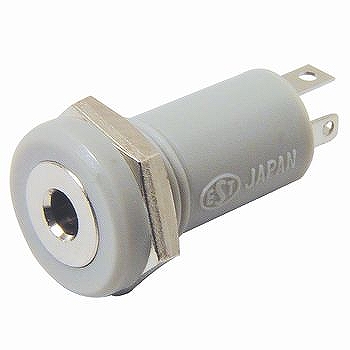

2.5mm径の4極プラグ用ジャックです。

【仕様】
・コネクタの形態:2.5mmジャック
・ステレオ/モノラル:
・極数:4極
・形式(ストレート、L型):ストレート
・材質:プラスチック
・備考:ステレオジャックに似ていますが接点が4つある4極型です。
GND端子は絶縁型でパネルと絶縁したい場合に用います。
・適合プラグ:MP-425


□絶縁と非絶縁について

パネル取り付けタイプのRCAピンジャック、φ3.5ジャックなどは「絶縁タイプ」および「非絶縁タイプ」に分かれます。絶縁または非絶縁とはコネクタをパネルに取り付けた場合、「コネクタのGND端子がパネルに接触するかしないか」を言います。

・絶縁タイプのものはコネクタのGND端子がパネルと接続(接触)されない。
・非絶縁タイプはパネルが金属性の場合、電気的に接続された状態になる。

絶縁タイプのコネクタは「GND(グランド)ループ」を作りたくない場合に用います。

※GNDループとは
 配線がループ(輪)になっていることで、特にGND線のループを「GNDループ」と言います。磁束がループと鎖交するとGND線に電流が流れ、これにより電圧が生じ、これがノイズとなります。このような場合、ループを切れば磁束の鎖交によるノイズを防ぐことができます。

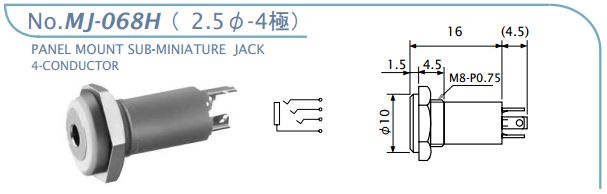

10405 0000000000126696 _0377-10 MJ068H 回路図
