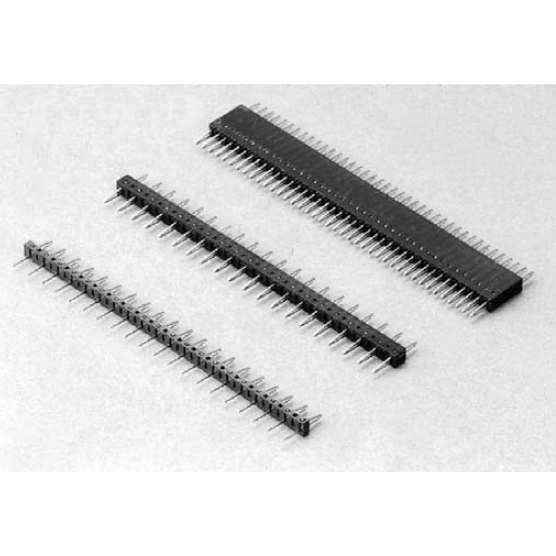

プリント板二段重ね用コンスルー XBシリーズ H=10mm ピッチ1.27mm 40ピン(10本入)【XB-1-10-40P】

プリント板二段重ね用コンスルー XBシリーズ H=10mm ピッチ1.27mm 40ピン(10本入)【XB-1-10-40P】

メーカー名:
型番:
XB11040P
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
8
2024/03/29 04:16 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1袋以上
¥8,734.00
(税込¥9,607.00)
10袋以上
¥8,298.00
(税込¥9,127.00)
30袋以上
¥8,036.00
(税込¥8,839.00)
50袋以上
¥7,599.00
(税込¥8,358.00)

プリント板二段重ね用コンスルー XBシリーズ H=10mm ピッチ1.27mm 40ピン(10本入)【XB-1-10-40P】の概要

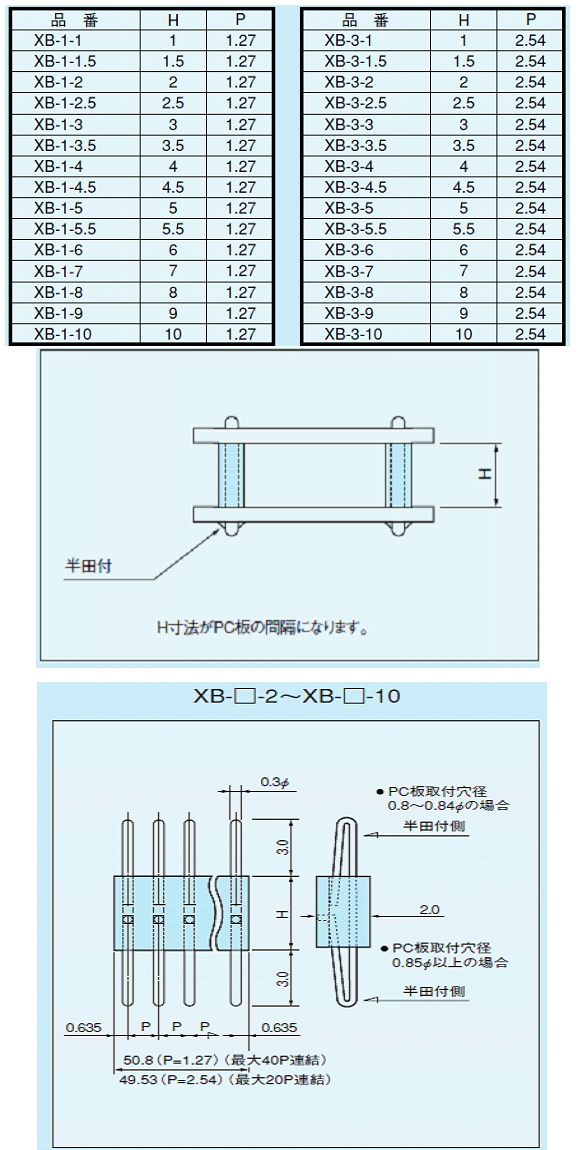

・ピッチ :1.27mm(最大40P連結)、2.54mm(最大20P連結)
・材質 :ピン部…ベリリウム銅 ニッケル下地金メッキ  樹脂部…LCP樹脂黒色
・定格電流 :1A
・定格電圧 :125V AC,DC
・接触抵抗 :30mΩ以下
・絶縁抵抗 :500MΩ以上
・絶縁耐圧 :1000V、AC、DC1分間
・プリント板適合スルーホール :0.8〜0.9φTH仕上り径(コンタクト側)
・プリント板適合板厚 :0.8〜1.6t
・使用温度範囲 :-40〜+125℃
・使用湿度範囲 :0〜85%RH(結露しないこと)
・使用回数 :50回以下

本製品1個でオス、メス兼用できます。

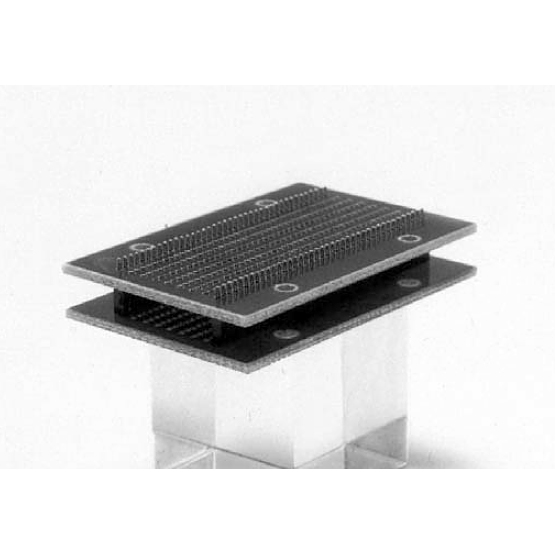

ソケットが不用なのでPC板対PC板の高さが低くできます。(1mm〜10mm)

XBシリーズ半田付側もスプリング性がある為、製品の傾きがなく、直立できます。

両側共、半田付しても使用できます。

銅の酸化が早い為抜き差し側が銅スルーホール基板には使用できません。
