プリント板二段重ね用コンスルー XBシリーズ H=3mm ピッチ2.54mm(10本入)【XB3320P】

プリント板二段重ね用コンスルー XBシリーズ H=3mm ピッチ2.54mm(10本入)【XB3320P】

数量
1袋以上
¥3,117(税抜)
20袋以上
¥2,962(税抜)
50袋以上
¥2,806(税抜)
100袋以上
¥2,650(税抜)
自社在庫数
4

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

・ピッチ :1.27mm(最大40P連結)、2.54mm(最大20P連結)
・材質 :ピン部…ベリリウム銅 ニッケル下地金メッキ  樹脂部…LCP樹脂黒色
・定格電流 :1A
・定格電圧 :125V AC,DC
・接触抵抗 :30mΩ以下
・絶縁抵抗 :500MΩ以上
・絶縁耐圧 :1000V、AC、DC1分間
・プリント板適合スルーホール :0.8〜0.9φTH仕上り径(コンタクト側)
・プリント板適合板厚 :0.8〜1.6t
・使用温度範囲 :-40〜+125℃
・使用湿度範囲 :0〜85%RH(結露しないこと)
・使用回数 :50回以下

本製品1個でオス、メス兼用できます。

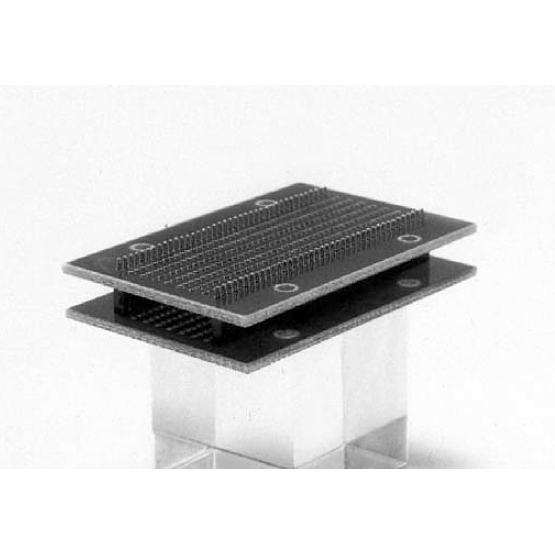

ソケットが不用なのでPC板対PC板の高さが低くできます。(1mm〜10mm)

XBシリーズ半田付側もスプリング性がある為、製品の傾きがなく、直立できます。

両側共、半田付しても使用できます。

銅の酸化が早い為抜き差し側が銅スルーホール基板には使用できません。
