KXR用オプションボード搭載セットB【03152】

KXR用オプションボード搭載セットB【03152】

メーカー名:
型番:
03152
品質ランク:
M1
数量

1個以上
¥5,800.00(税抜)
自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

KXR用オプションボード搭載セットB【03152】の概要

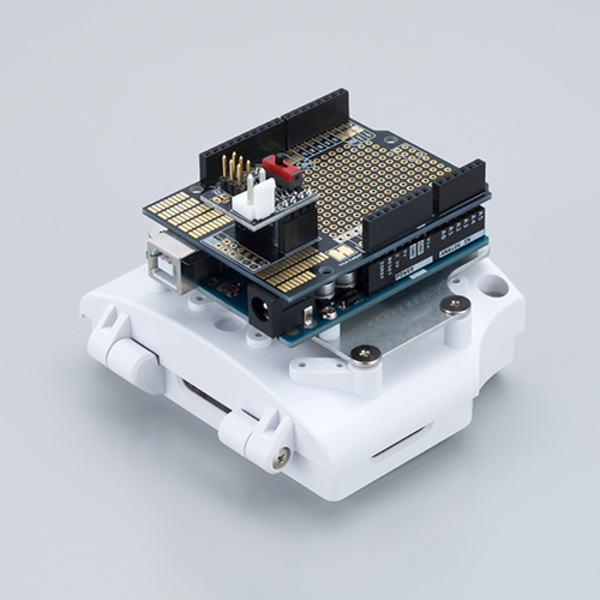

本製品は、Arudino UNOをKXRシリーズのバックパックに搭載するための板金と、ビス、ケーブルのセットです。ICS変換基板、シールドも一式付属していますので、Arduino UNOをご用意いただければすぐに開発を始められます。
※本製品は、はんだ付け作業が必要な個所があります。

●セットBとセットCの違いについて
セットBにはICS変換基板が付属していますが、セットCにはRCB-4変換基板が付属しています。一部ケーブルの本数も異なりますが、その他のセット内容に変更はありません。

●ICS変換基板とは
KRSサーボなどICSデバイスとマイコンのUARTを接続するための変換基板です。ICSデバイスは信号線のTX(送信)とRX(受信)が一体になっていて、UARTに接続する場合は別途回路が必要でしたが、この変換基板を使用することで端子を接続するだけでICSデバイスとの通信ができます。ICS変換基板とシールド、ライブラリを組み合わせることで、簡単にArduinoからサーボを制御できるようになります。

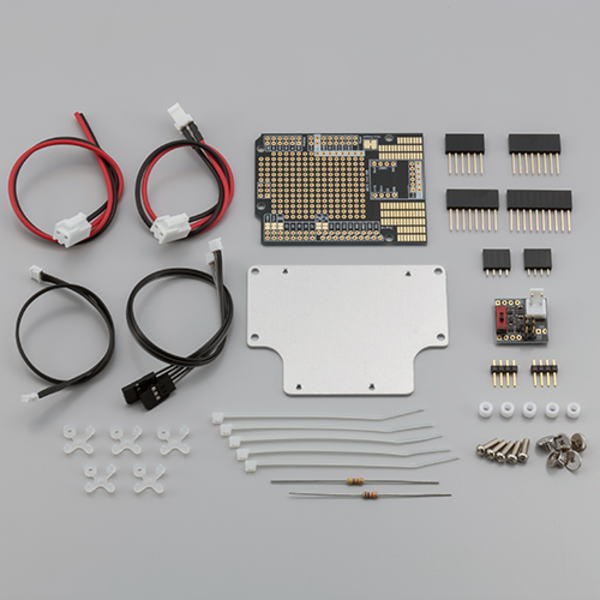

●セット内容
・Arduino UNO搭載用板金 ×1
・ICS変換基板セット ×1式
・KSBシールド2 ×1式
・ZH接続ケーブル2A(200mm) ×1
・ZH接続ケーブルB(200mm) ×2
・電源延長コード(LV用) ×1
・ケーブルガイドX ×5
・ビス、スペーサー
※Arduino UNO、バックパックは付属していません。
※板金はアルマイト処理をしてありませんので、多少の傷がある場合があります。
※ヘッダピンは、はんだ付けが必要です。
