TC1602E-13A2
【在庫処分セール】LCDモジュール(白文字発光 バックライト有 3.3V)
マルツコード：
M1347-408
品質ランク：
M1
在庫のある営業所( 7営業所 )
自社在庫数： ※在庫限り品
516個
（ 2025/05/07 21:51 現在）

出荷予定日：
2025/5/8
WEBキャンペーンアイコン
数量
電源電圧
1個以上
￥1,419.00(税抜)
￥799.00
(税込￥878.00)

【在庫処分セール】LCDモジュール(白文字発光 バックライト有 3.3V)【TC1602E-13A2】

の概要

在庫一掃セール品の為、売り切れの際はご容赦ください。
※表示価格は自社在庫分限りとなります。

※旧モデル「TC1602E-13A」から、制御ICが変更になっていますので、仕様をご確認の上、ご利用下さい。

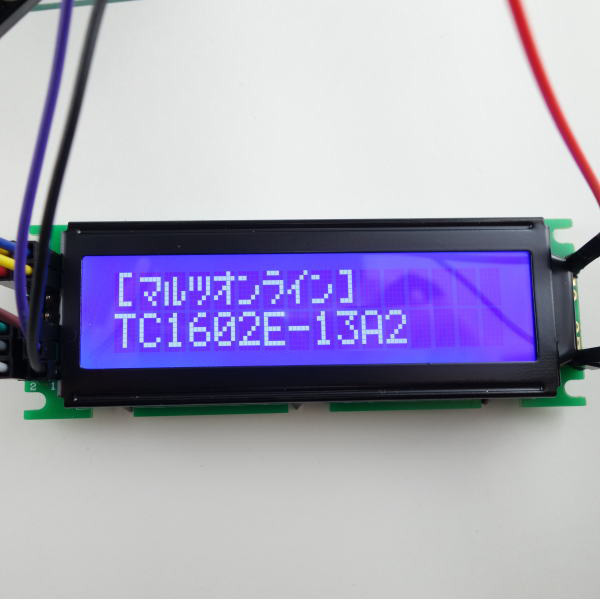

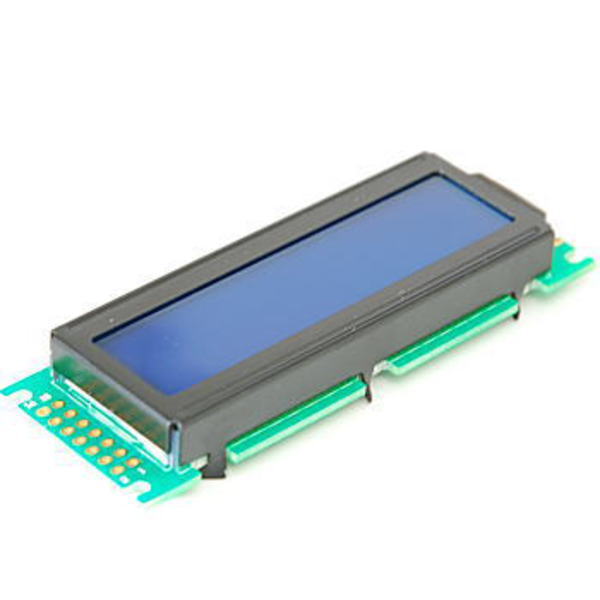

背景色が青で文字発光色が白の16文字×2行表示LCDモジュール
TC1602E-13A2は、3.3Vで動作するパラレルインターフェースの16文字×2行キャラクタ表示用のLCDモジュールです。

※VDD-V0間の電圧（VLCD）によって、LCDのコントラストを調整できます。VLCD=5Vとする場合は、V0に負電圧(約-1.7V）を入力する必要があります。

●主な仕様
・電源電圧：3.1〜3.5V
・表示形式：16×2文字(5×10ドット)
・表示範囲：56.2×10.2mm
・表示タイプ：STN、透過型、ネガティブ型、ブルー
・コントローラ：ST7066U
・インターフェース：4ビット/8ビットパラレルインターフェース
・バックライト：ホワイト/サイドライト
・視線方向：6時
・駆動方式：1/16デューティサイクル、1/5バイアス
・最適コントラストのために調整可能なVLCD：5.0V
・動作温度範囲：−10℃〜＋60℃
・外形寸法：85×29.5×12.5mm

営業所在庫状況

好評発売中
営業所 在庫数
仙台営業所 2個
秋葉原営業所 3個
西東京営業所 2個
静岡営業所 3個
浜松営業所 2個
名古屋営業所 3個
金沢営業所 2個
