モータードライバIC(TB67H420FTG)評価基板【MTO-EV015FTG(TB67H420FTG)】

モータードライバIC(TB67H420FTG)評価基板【MTO-EV015FTG(TB67H420FTG)】

メーカー名:
型番:
MTO-EV015FTG(TB67H420FTG)
品質ランク:
M1
数量

自社在庫数
4
2022/07/04 18:47 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥5,819.00
(税込¥6,400.00)

モータードライバIC(TB67H420FTG)評価基板【MTO-EV015FTG(TB67H420FTG)】の概要

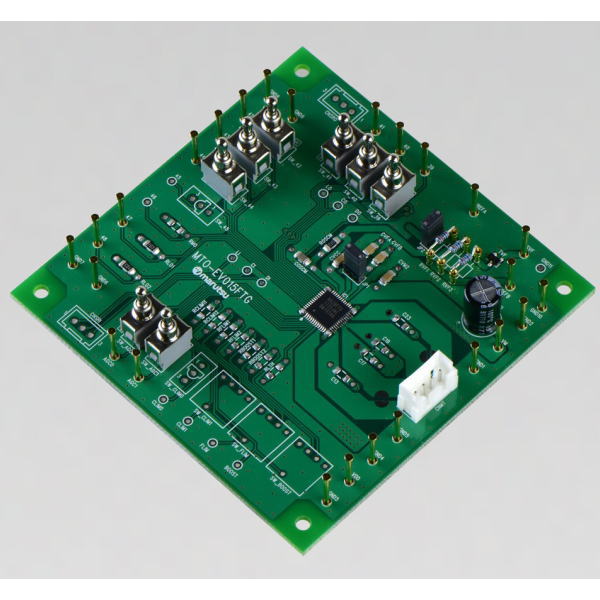

東芝製のモータードライバIC(TB67H420FTG)の評価基板

TB67H420は、定電流PWM制御方式、ダイレクトPWM制御方式の両方に対応した、2chのブラシDCモータドライバで、2つのブラシDCモータを独立制御可能です。
BiCDプロセスを採用し、出力耐圧50V 、最大定格電流4.5A/chを実現しています。
Largeモードを使用した場合は、最大定格電流9.0Aの1chのブラシDCモータドライバとしても使用できます。
本評価ボードではIC評価をするための部品を実装しており、定電流PWM駆動、ダイレクトPWM駆動にて、ブラシDCモータを制御することが可能です。
TB67H420を使ったブラシDCモータの制御性を是非、体感してみて下さい。

●主な仕様
・搭載デバイス:TB67H420FTG
・モータ電源電圧:50V(max)
・モータ出力電圧:50V(max)
・モータ出力電流:9.0A(IOUT(SHB))/4.5A(IOUT(DHB))
・許容損失:1.3W
・大電流(9.0 A)/高耐圧(50 V)のDC ブラシモータ駆動に対応。
・デュアルH ブリッジ駆動モードによる2 つのDC ブラシモータ駆動に対応。
・デュアルH ブリッジ駆動モードによる1 つのステッピングモータ駆動に対応。
・電流センス抵抗レス機能(ACDS: Advanced Current Detection System)を搭載。
・出力部に低オン抵抗(High side+ Low side=0.33 Ω(標準))のMOSFET を適用。
・異常検出機能(過熱検出(TSD), 過電流検出(ISD), 低電圧検出(POR), 負荷オープン検出(OPD))を搭載。
・異常検出状態出力機能(Error Output)を搭載。
・VCC(5 V)レギュレータを内蔵し、VM 単一電源による駆動を実現。
・定電流PWM 周波数を外付け部品により調整可能。
・動作温度範囲:−20℃〜+85℃
